Notausgangsüberwachung

Download

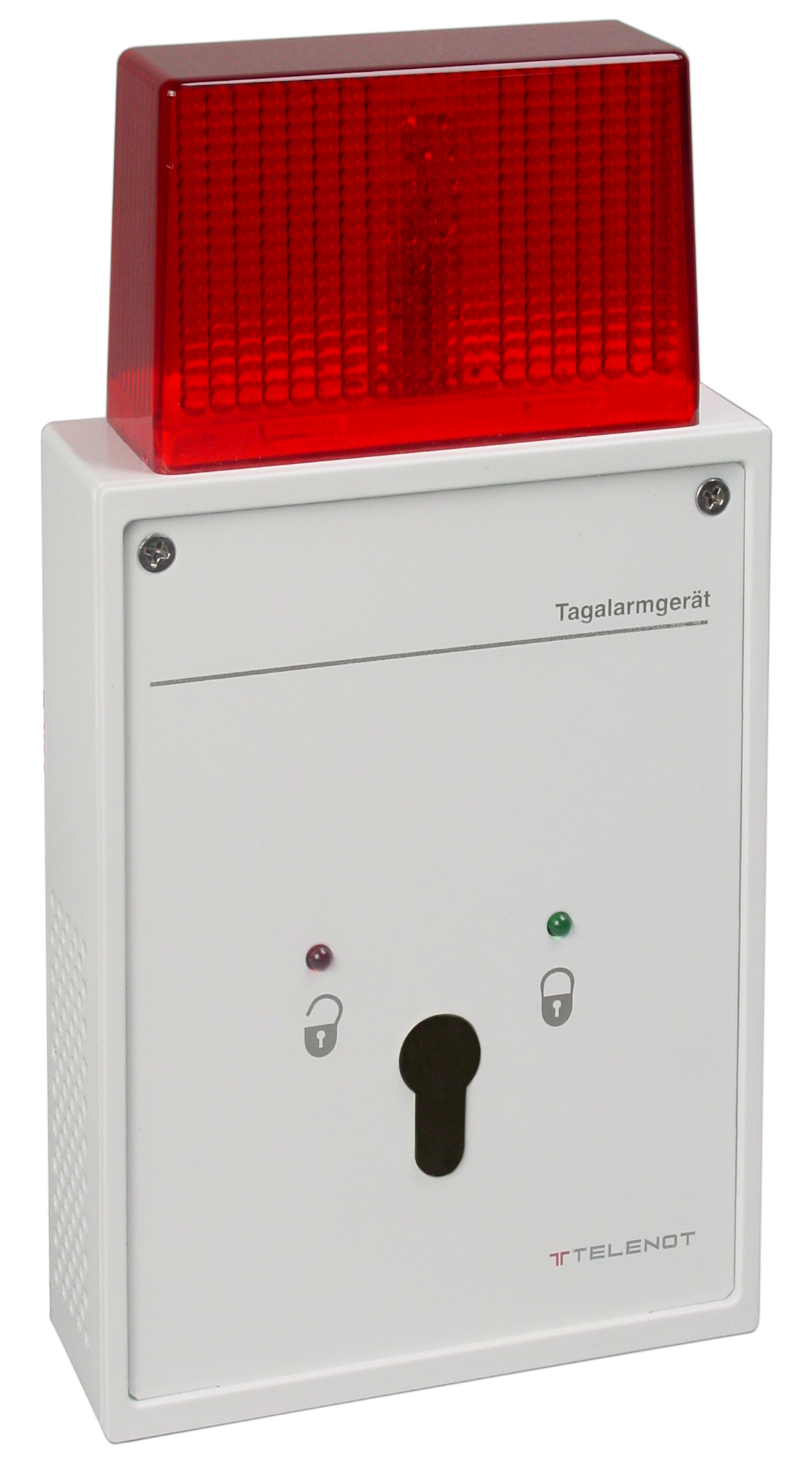

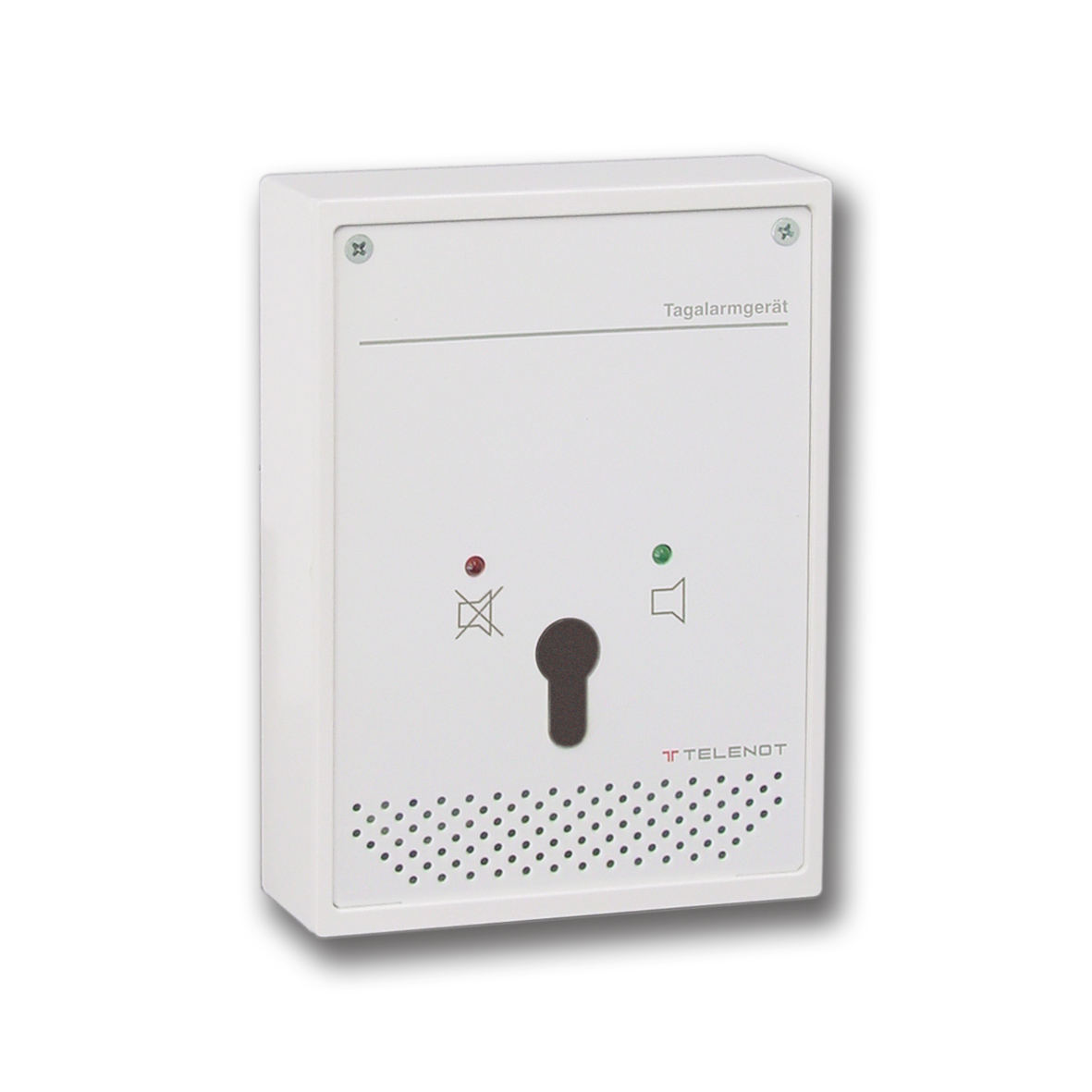

Notausgangs Überwachung Telenot Tagalarmgerät TG1 Bus-1 - Technische Beschreibung
Das Tagalarmgerät BUS-1 TG1 dient zur Öffnungsüberwachung von Außentüren, die aus Sicherheitsgründen nicht stetig verschlossen sein dürfen, da sie als Notausgänge dienen. An der zu überwachenden Tür wird dazu ein Magnetkontakt angebracht. Das Gerät kann über einen Schlüsselschalter scharf oder unscharf geschaltet werden. Wird die Tür geöffnet, löst das Gerät im scharf geschalteten Zustand sofort einen akustischen und ggf. optischen Alarm aus und speichert diesen. Mit dem Schlüsselschalter kann der Alarm wieder zurückgestellt werden. Das BUS-1 TG1 ist eine Melderbus-Komponente, die über einen 3-adrigen Melderbus an eine EMZ mit Melderbus angeschlossen wird. Für den Anschluss eines BUS-1 TG1 werden 5 Adressen benötigt. Für die Energieversorgung stehen drei Möglichkeiten zur Verfügung. Das BUS-1 TG1 kann über das integrierte Netzteil, durch ein externes Netzteil oder aus der EMZ stromversorgt werden.
61191-504(06)_TB-deu_TG-1-BUS-1.pdf
Adobe Acrobat Dokument 825.2 KB
Download

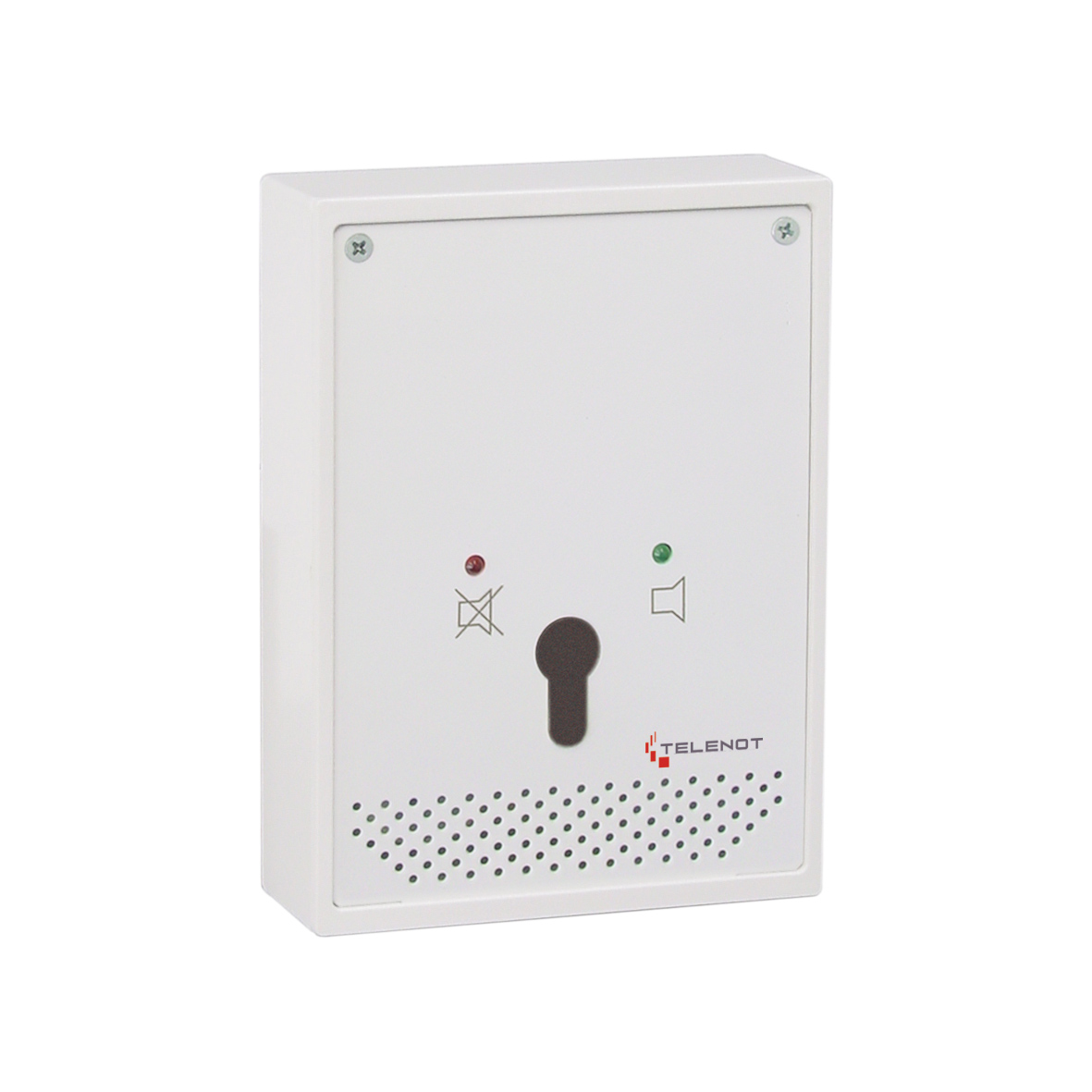

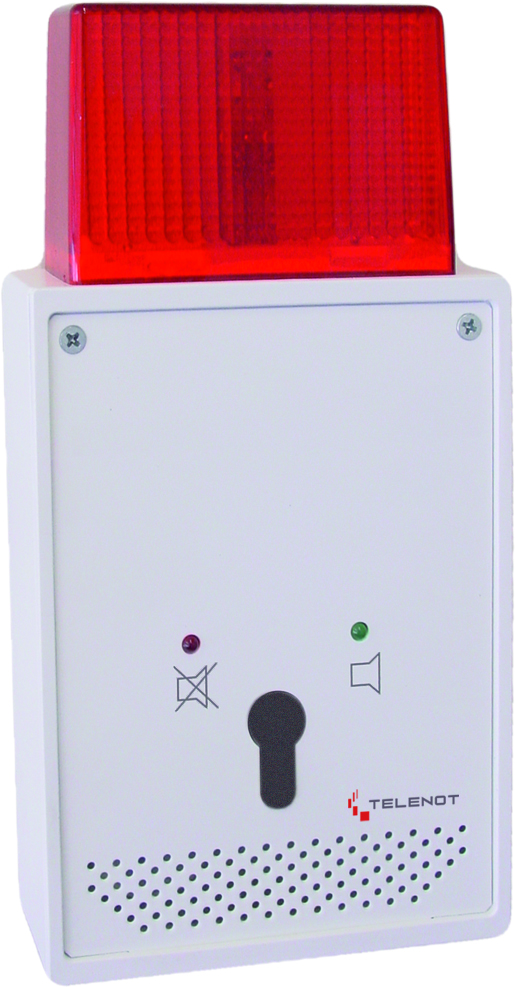

Notausgangsüberwachung Telenot Tagalarm TG 1 universal - Technische Beschreibung
Das Tagalarmgerät TG1 dient zur Öffnungsüberwachung von Außentüren, die aus Sicherheitsgründen nicht stetig verschlossen sein dürfen, da sie als Notausgänge dienen. An der zu überwachenden Tür wird dazu ein Magnetkontakt angebracht. Das Gerät kann über einen Schlüsselschalter scharf oder unscharf geschaltet werden. Wird die Tür geöffnet, löst das Gerät im scharf geschalteten Zustand sofort einen akustischen und ggf. optischen Alarm aus und speichert diesen. Mit dem Schlüsselschalter kann der Alarm wieder zurückgestellt werden.
DE-60939-501(07)_TB_deu_TG1-Relais.pdf
Adobe Acrobat Dokument 686.7 KB
