Magnetkontakte

Magnetkontakte ohne Fremdfeldüberwachung

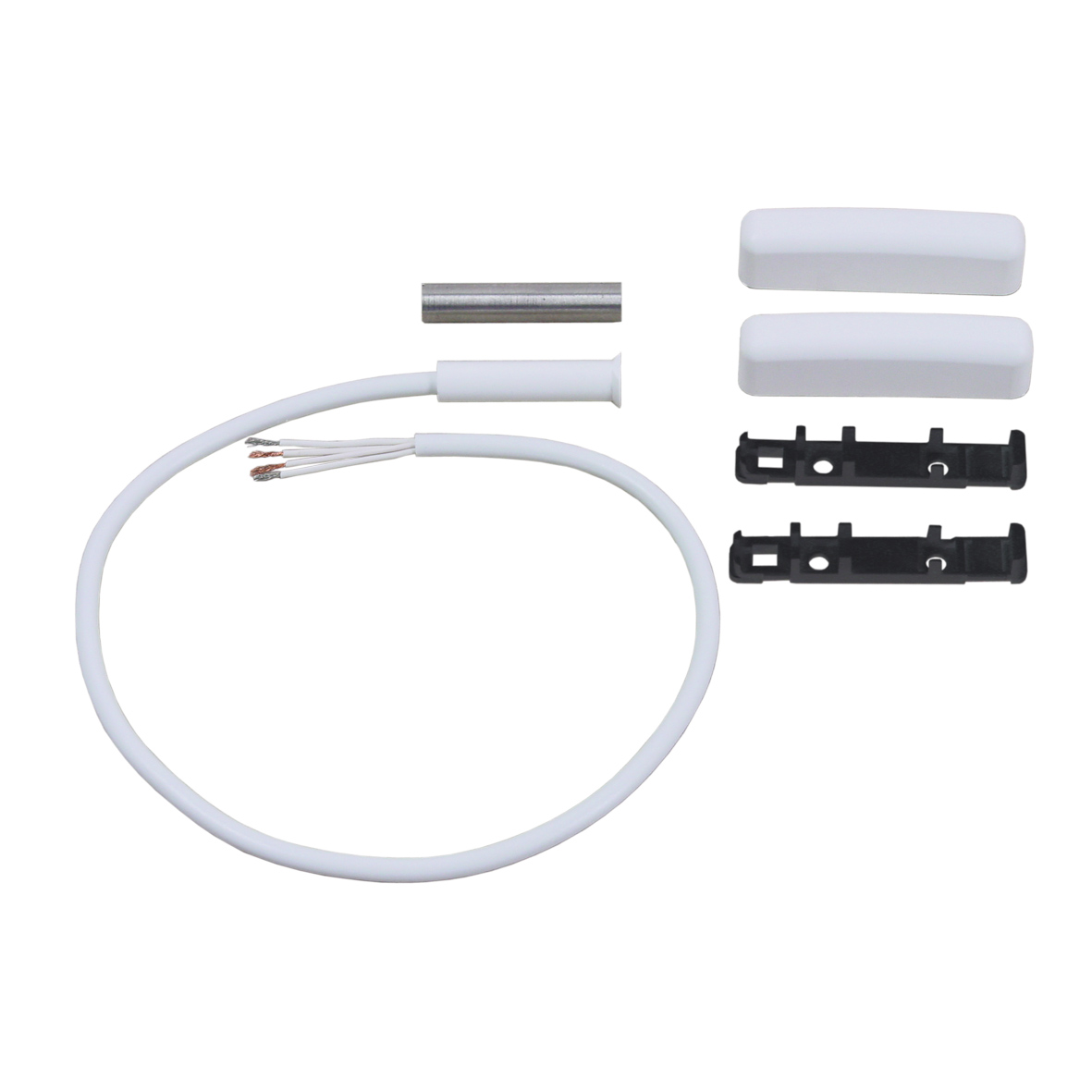

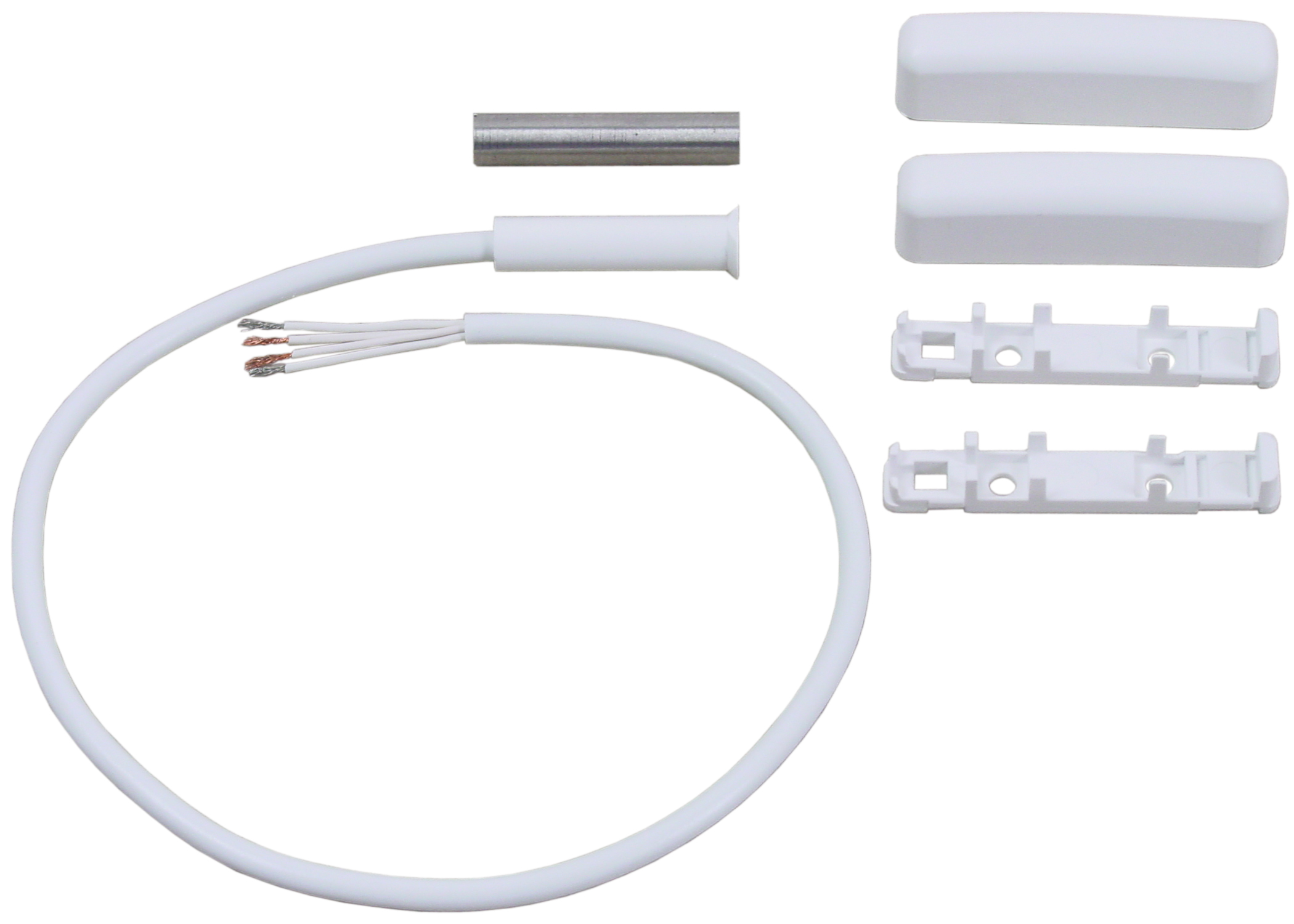

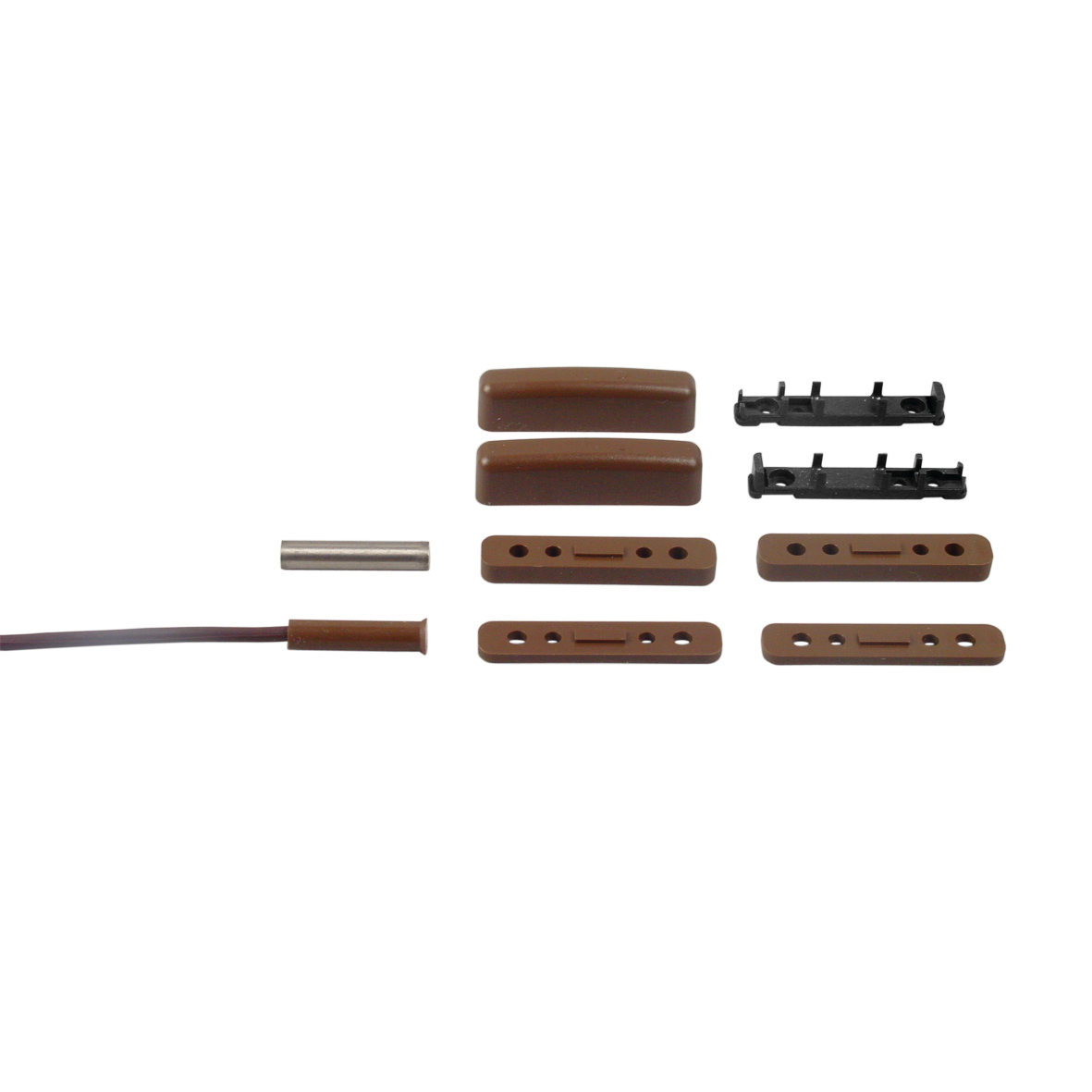

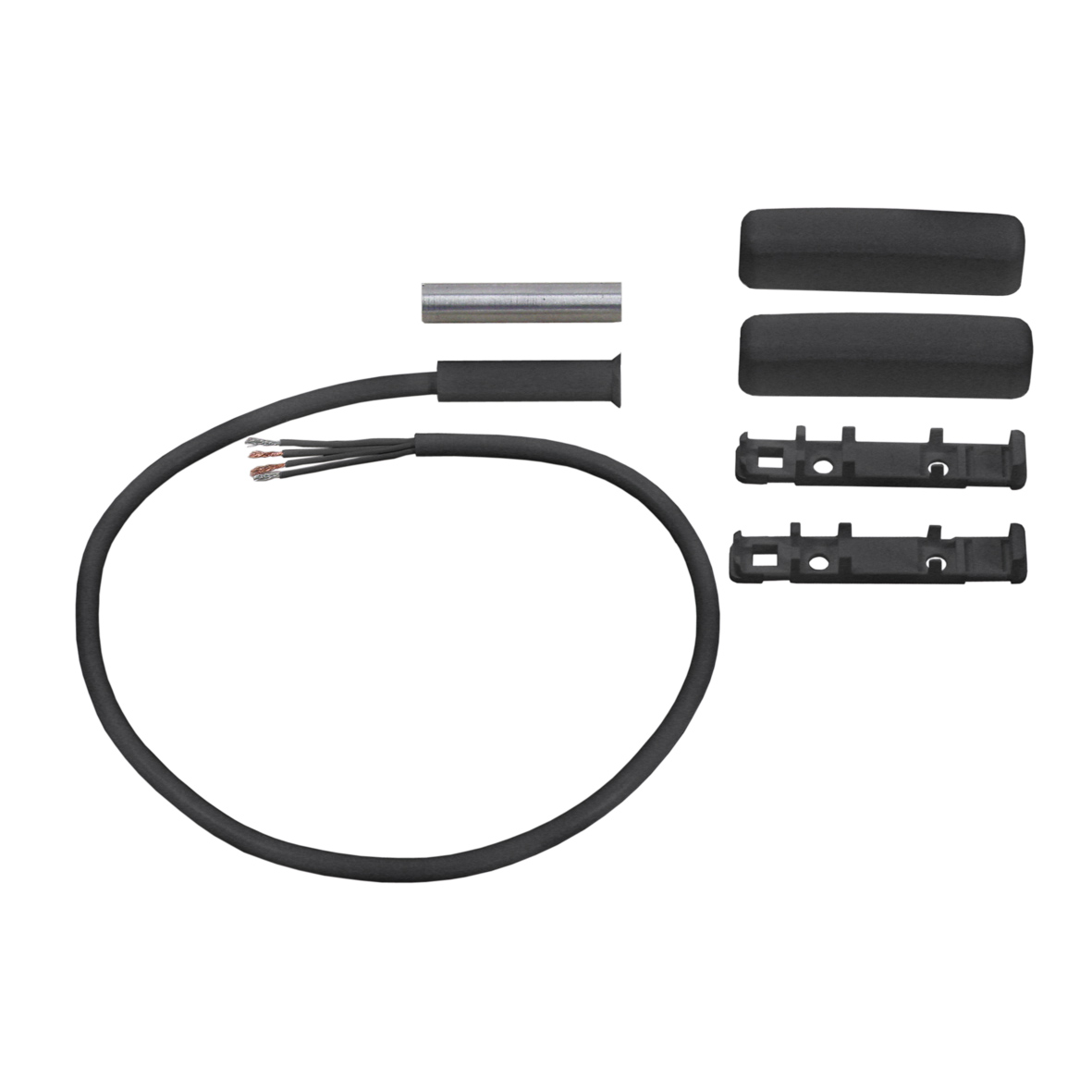

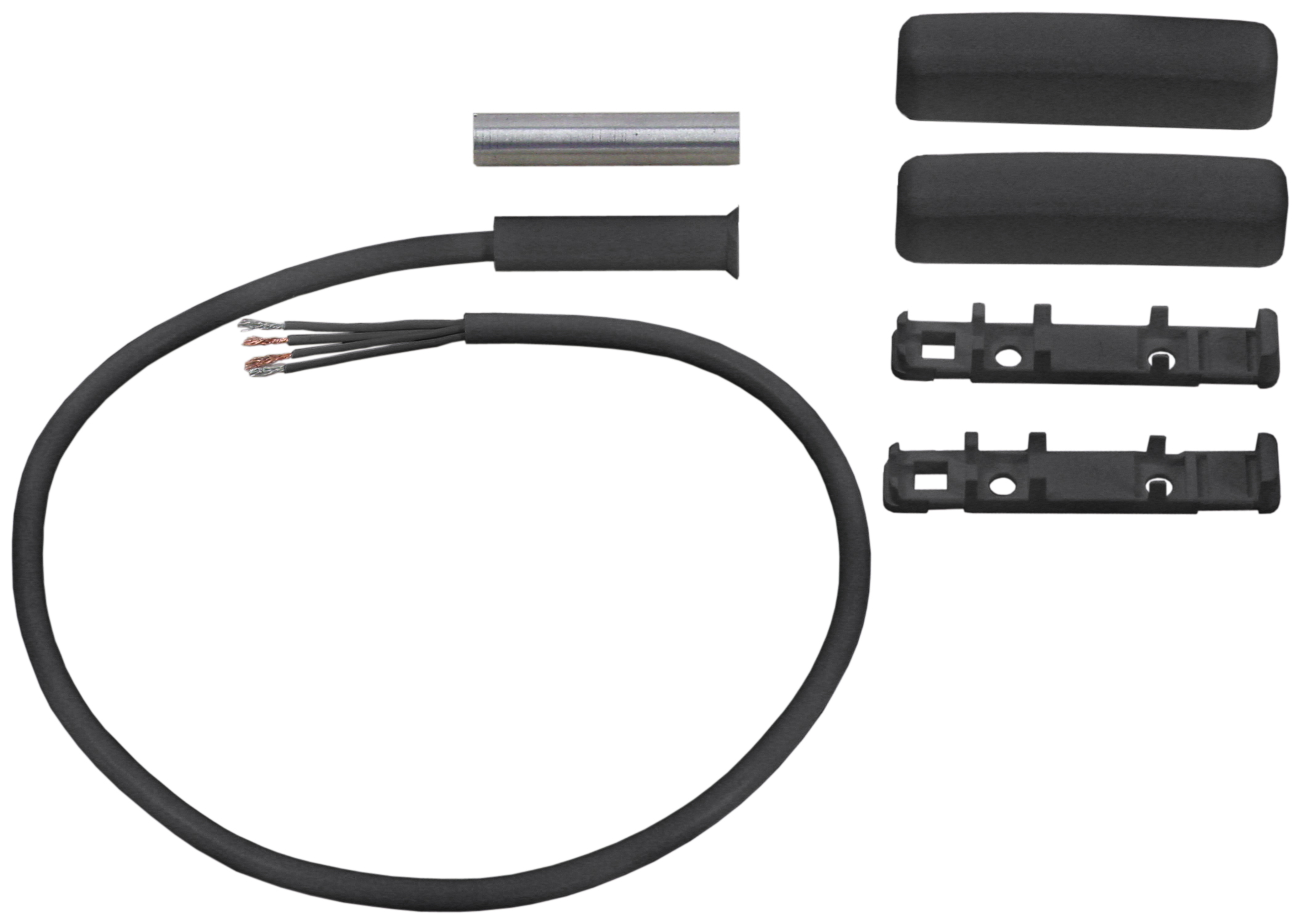

Magnetkontakt MK30 im Set mit Aufbaugehäuse



Der Magnetkontakt MK30 dient zur Öffnungsüberwachung von Türen, Fenstern, Verteilern usw.
Der MK30 besteht aus einem Reedschalter in einem zylinderförmigen Kunststoffgehäuse und einem Rundstabmagnet.

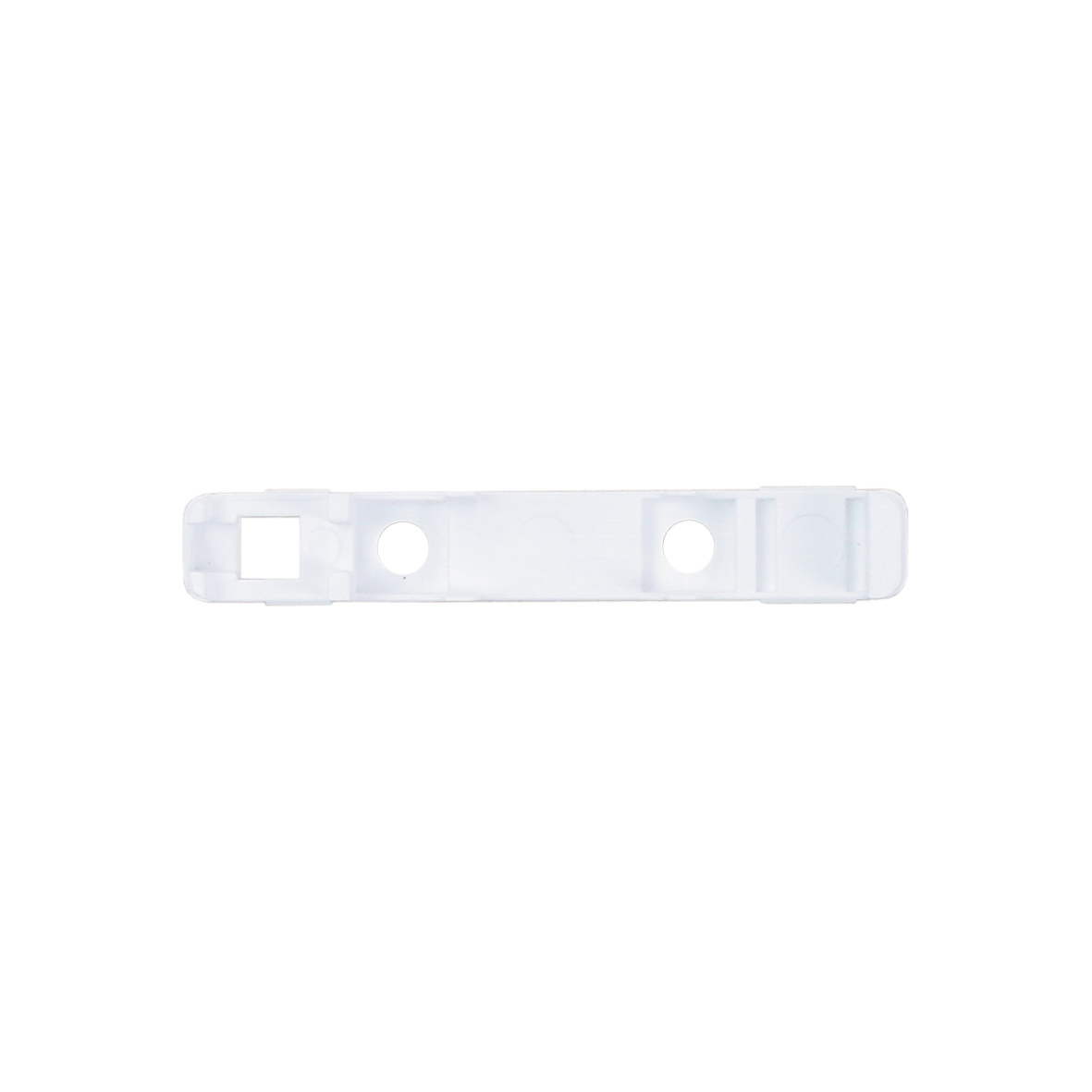

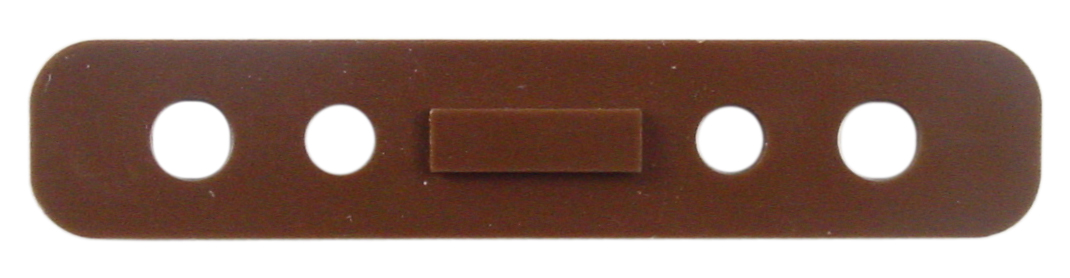

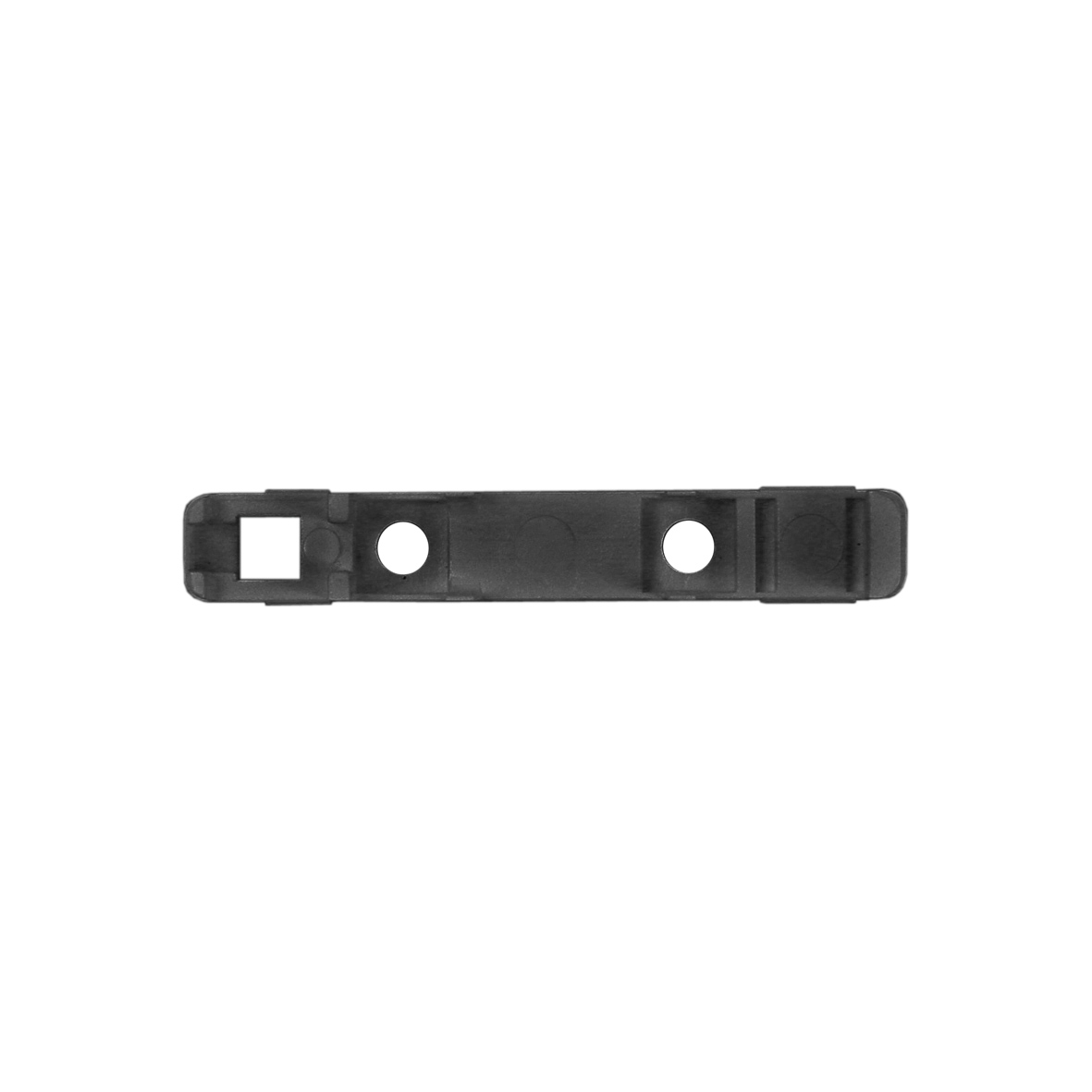

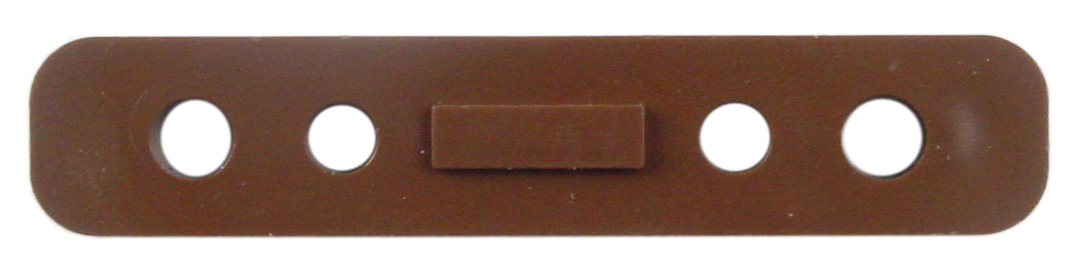

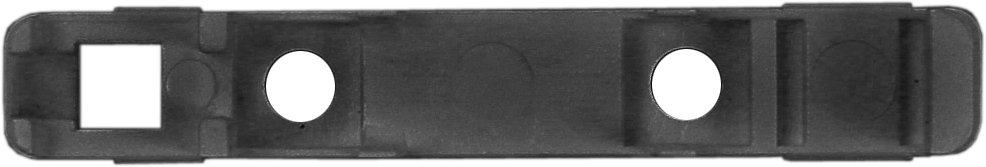

Zur Aufbau-Montage liegen diesem Set 2 Aufbaugehäuse und je 2 Distanzblöcke 2,5 mm und 5 mm bei.

  • Anschlusskabel 4x0,14 mm² mit gleichfarbig isolierten Adern
  • Anschlusskabel für LSA-Plus-Anschlusstechnik geeignet
  • Kabel Ø 4 mm
  • Umweltklasse nach VdS 2110 Klasse II
  • Betriebstemperatur -25 °C bis +60 °C
  • Schutzart IP68
  • Abmessungen Kontakt (ØxL) 6x30 mm
  • Abmessungen Magnet (ØxL) 6x30 mm
  • Abmessungen Aufbaugehäuse (BxHxT) 48x12,5x9,5 mm
  • Kontaktbelastbarkeit 30 V / 0,1 A



VSÖ-Klasse GS-H (GS-H 110411/08 E)
VdS-Klasse B (G 104511) Öffnungsüberwachung

9,72 €

  • verfügbar
  • 3 - 5 Werktage Lieferzeit1

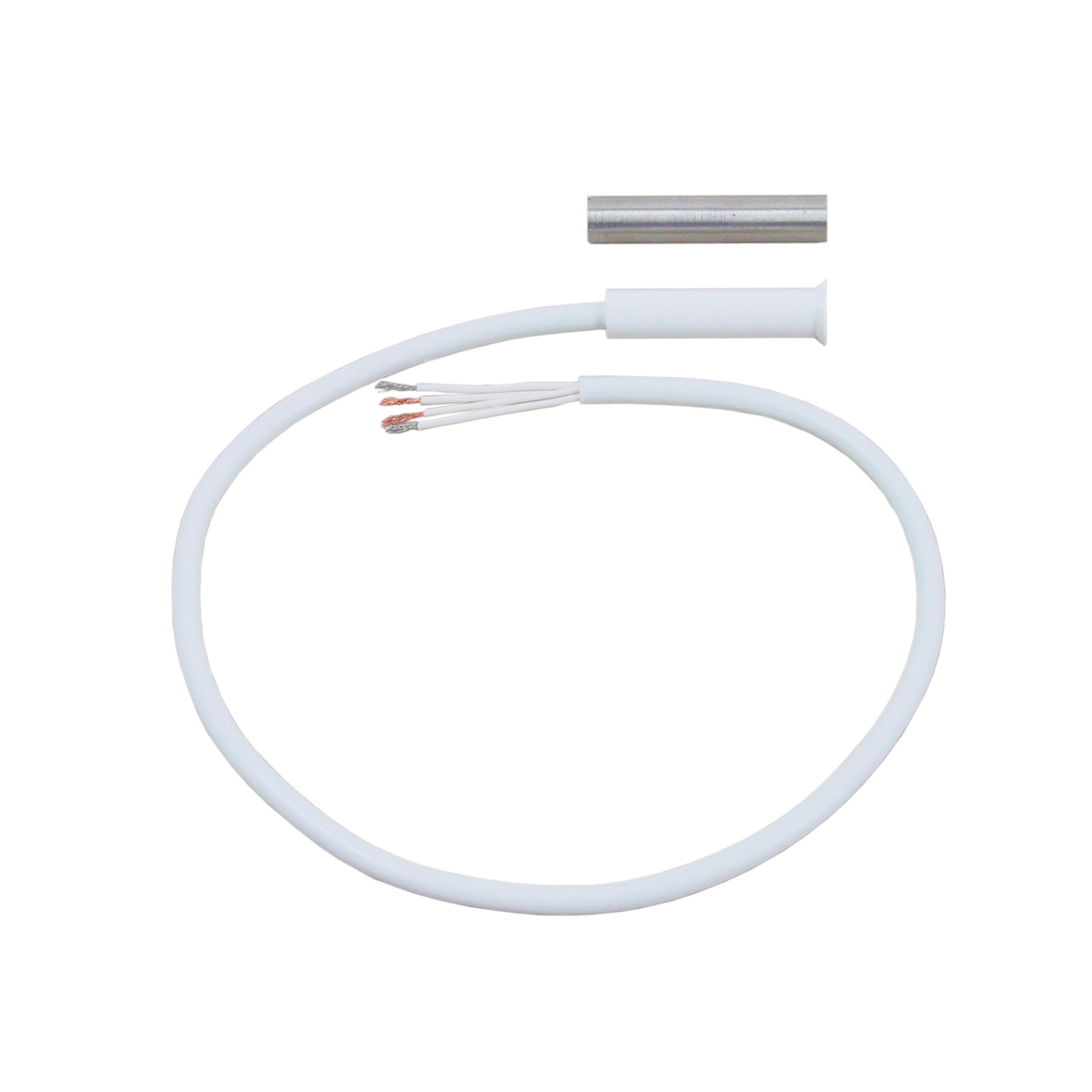

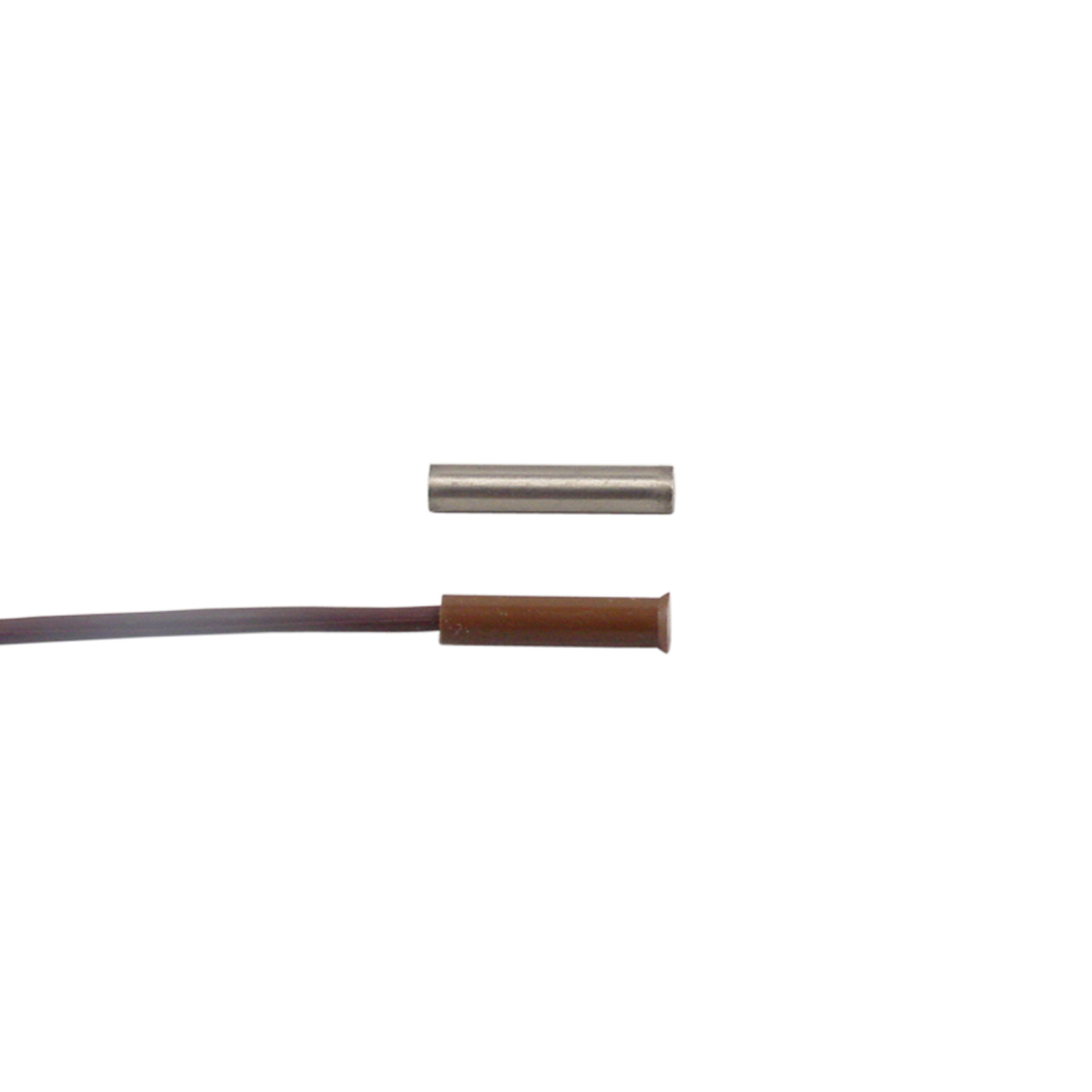

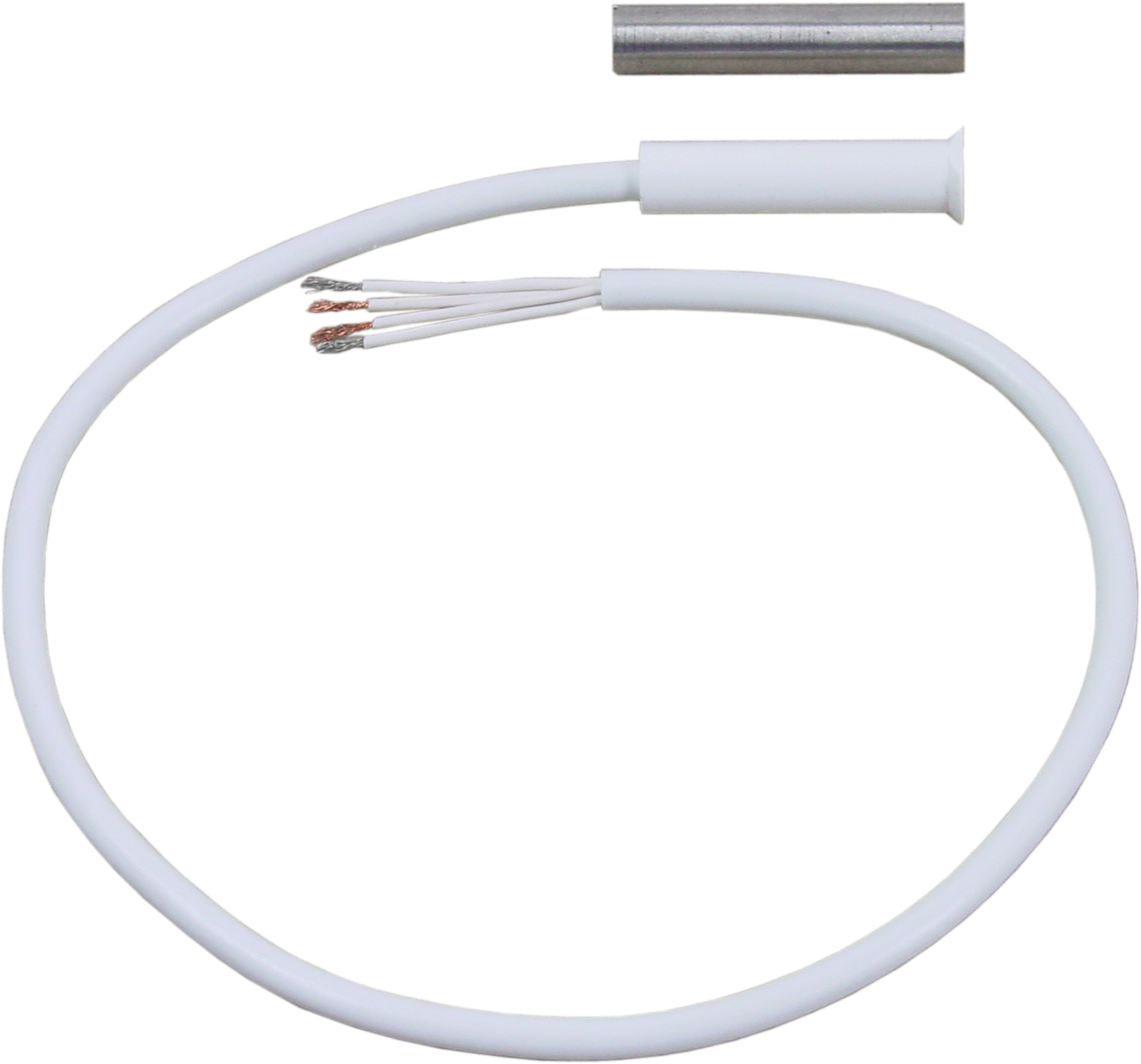

Magnetkontakt MK30



Der Magnetkontakt MK30 dient zur Öffnungsüberwachung von Türen, Fenstern, Verteilern usw.
Der MK30 besteht aus einem Reedschalter in einem zylinderförmigen Kunststoffgehäuse und einem Rundstabmagnet.

Aufbau-Montage:
In Verbindung mit den Aufbau-Gehäusen mit Bodenplatte ist eine Aufbau-Montage möglich.

Einbau-Montage:
In Verbindung mit einem Einbauflansch ist eine stirnseitige Montage in Hohlkammerprofile z. B. aus Kunststoff oder Aluminium möglich.



  • Anschlusskabel 4x0,14 mm² mit gleichfarbig isolierten Adern
  • Anschlusskabel für LSA-Plus-Anschlusstechnik geeignet
  • Kabel Ø 4 mm
  • Umweltklasse nach VdS 2110 Klasse II
  • Betriebstemperatur -25 °C bis +60 °C
  • Schutzart IP68
  • Abmessungen Kontakt (ØxL) 6x30 mm
  • Abmessungen Magnet (ØxL) 6x30 mm
  • Kontaktbelastbarkeit 30 V / 0,1 A



VSÖ-Klasse GS-H (GS-H 110411/08 E)
VdS-Klasse B (G 104511) Öffnungsüberwachung

8,28 €

  • verfügbar
  • 3 - 5 Werktage Lieferzeit1

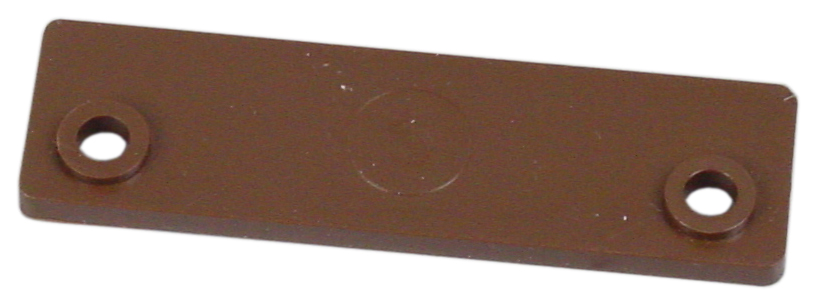

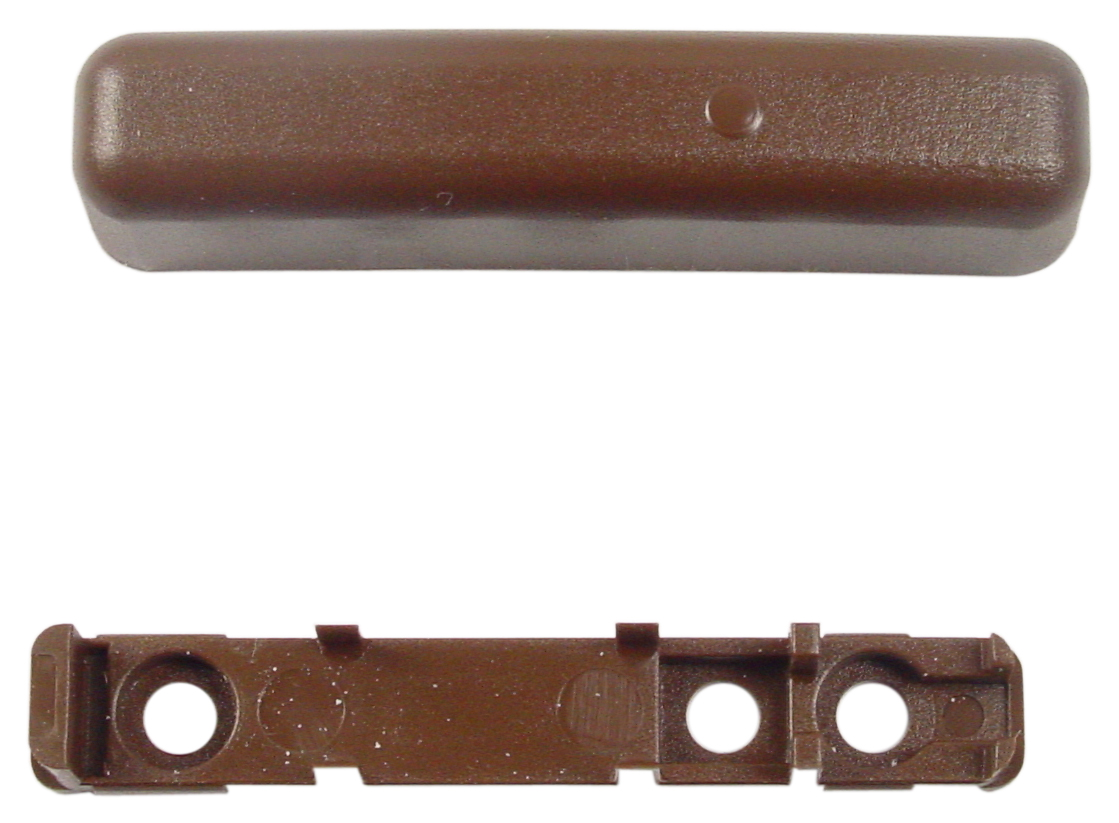

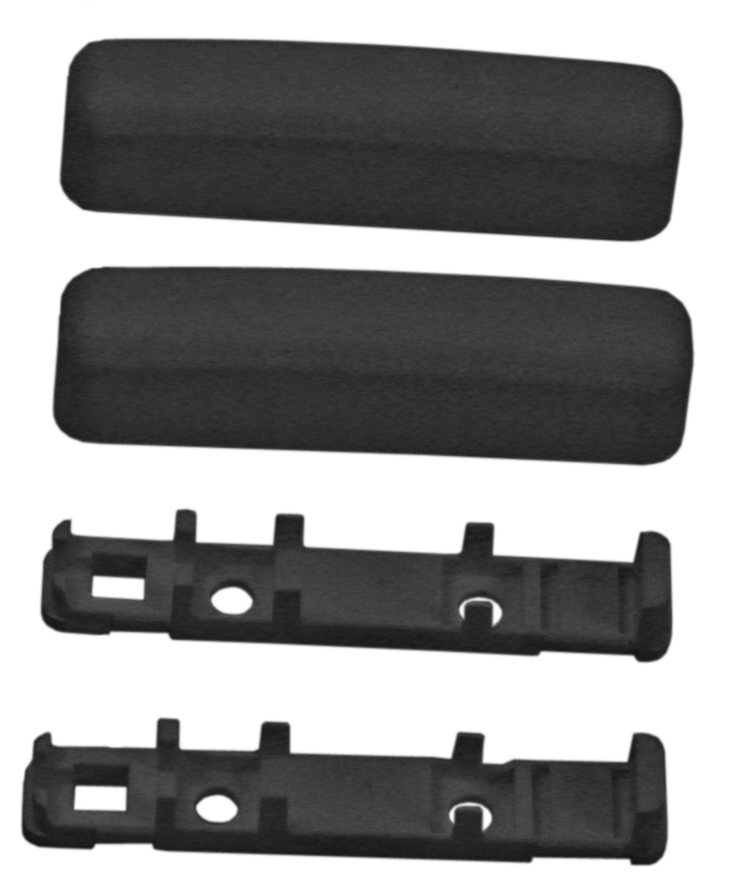

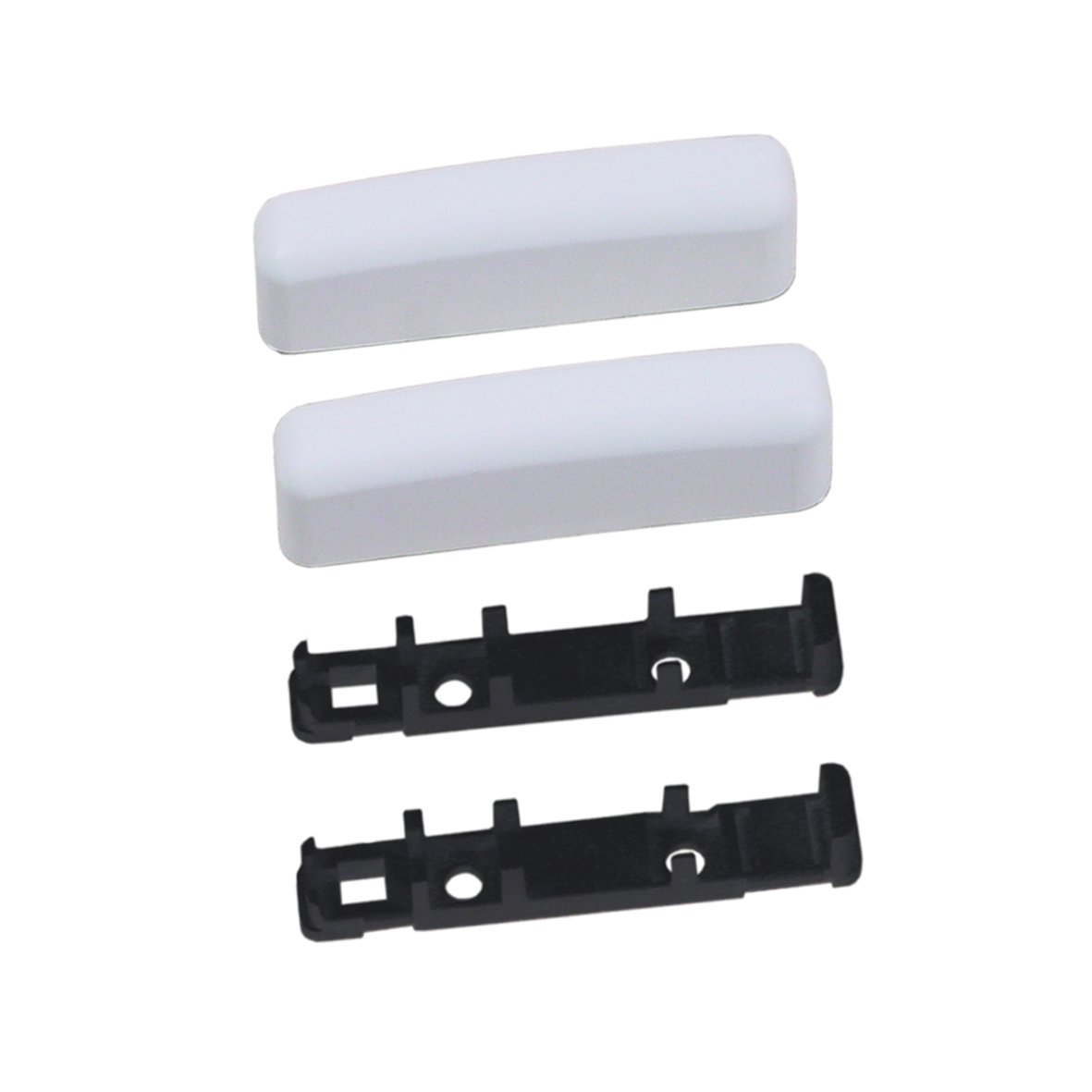

Aufbaugehäuse für MK30



Aufbaugehäuse zur Aufbau-Montage des Magnetkontaktes MK30. Das Set besteht aus 20 Montageplatten und 20 Abdeckkappen.

13,92 €

  • verfügbar
  • 3 - 5 Werktage Lieferzeit1

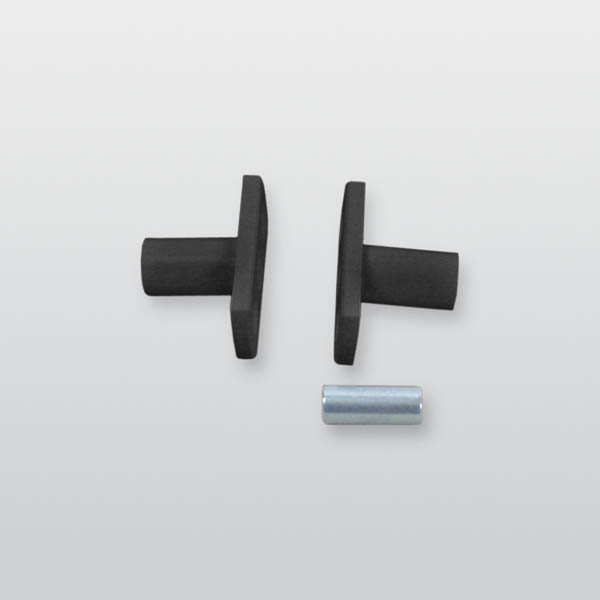

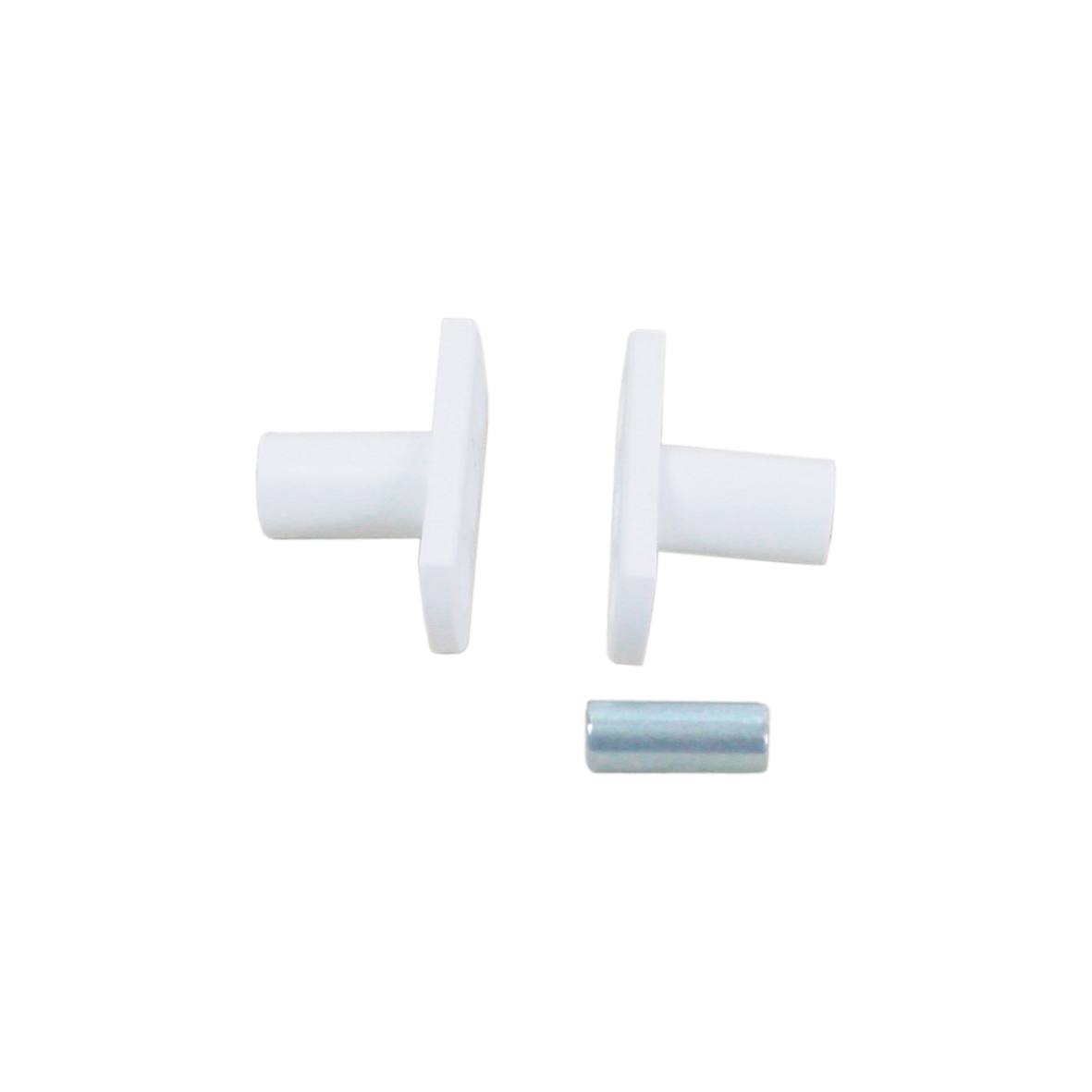

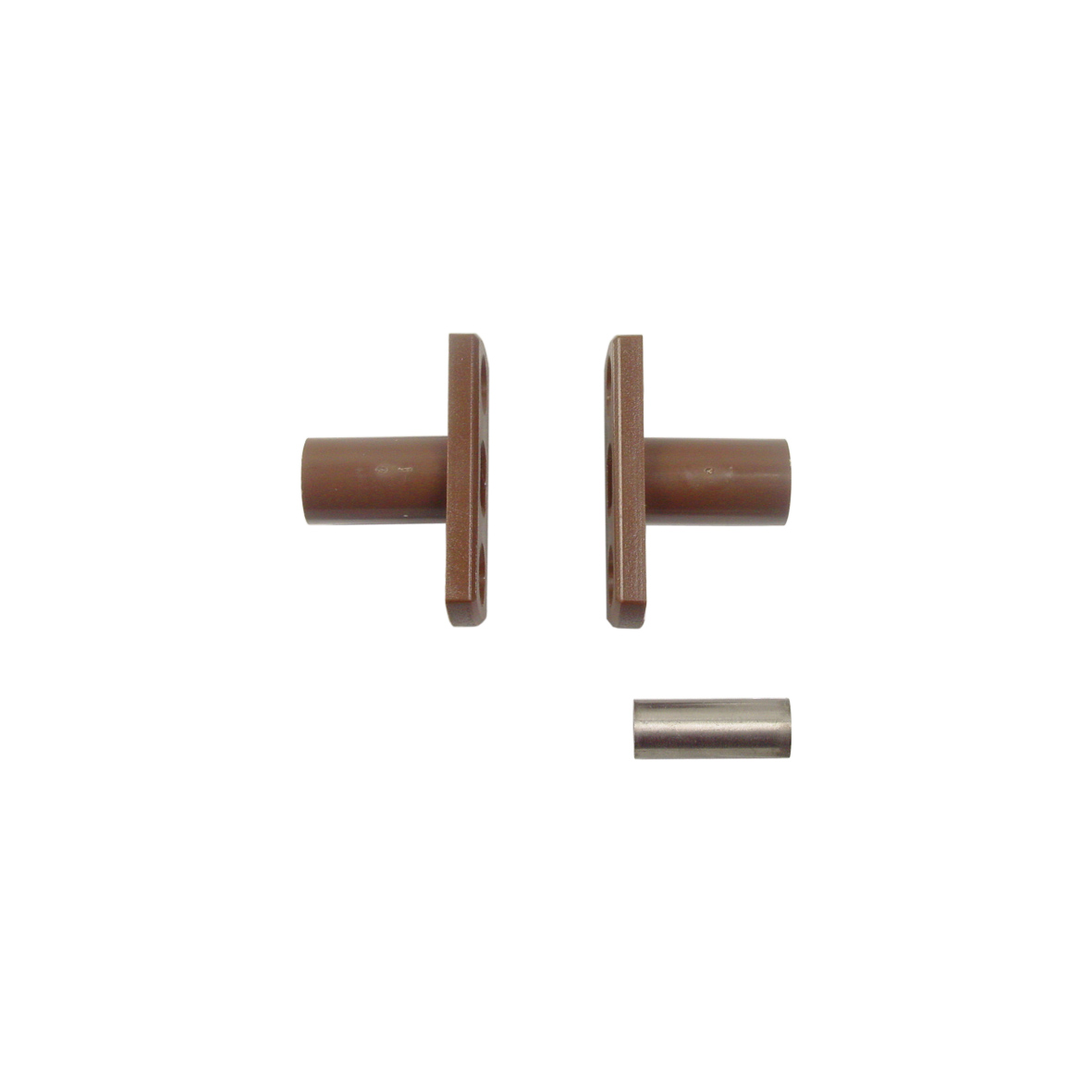

Einbauflansch mit Magnet zur Montage in Hohlprofilen für MK30



Einbauflansch zum stirnseitigen Einbau des Magnetkontaktes MK30 (Ø 6 mm) in Rahmen und Flügel aus Hohlkammerprofilen z. B. aus Kunststoff oder Aluminium.
Das Set besteht aus 20 Einbauflanschen und 10 Rundstabmagneten (ØxL) 6x15 mm.



  • Einbautiefe 15 mm
  • Abmessungen Flansch (BxHxT) 12x30x3 mm

43,80 €

  • verfügbar
  • 3 - 5 Werktage Lieferzeit1

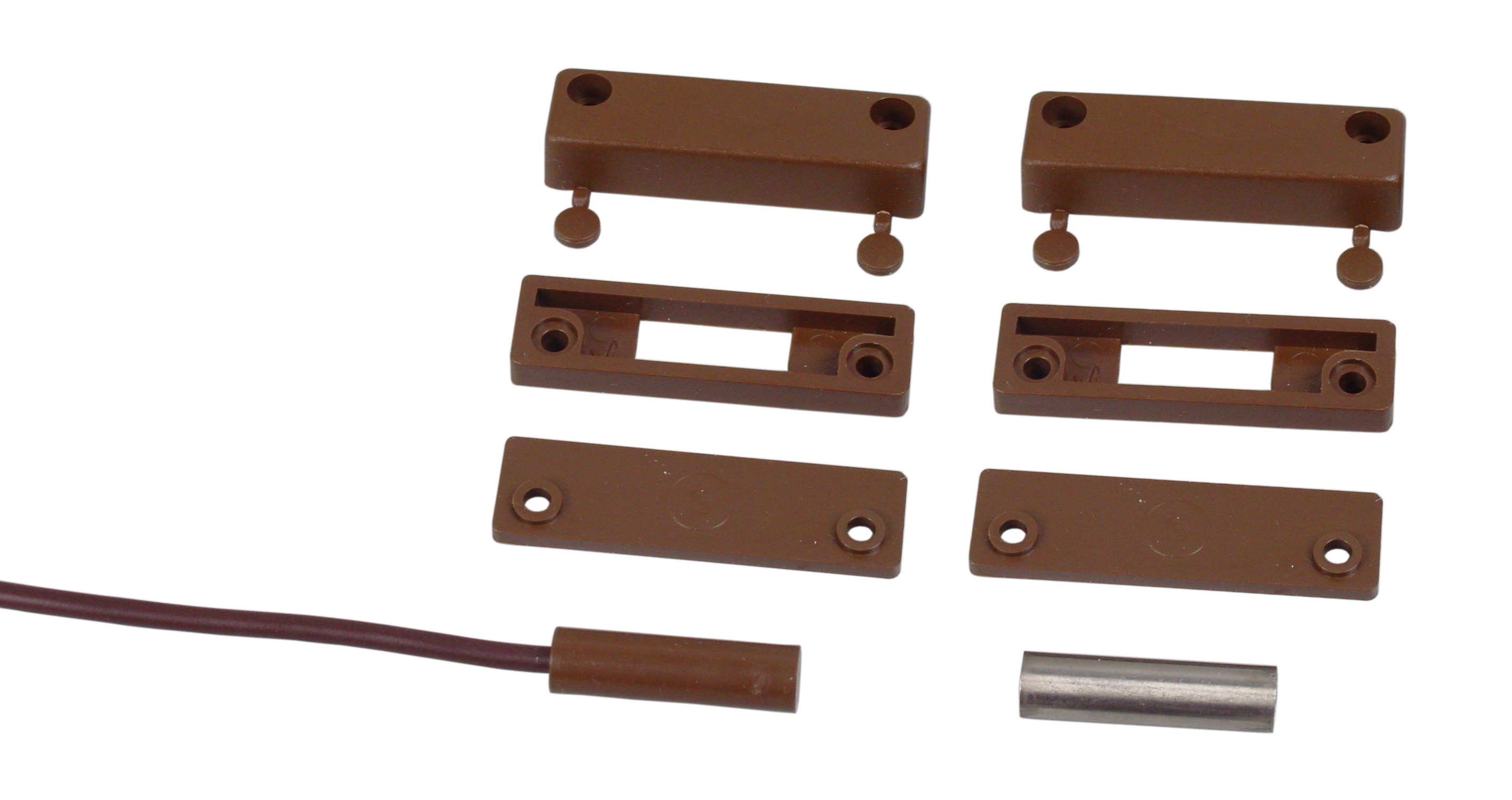

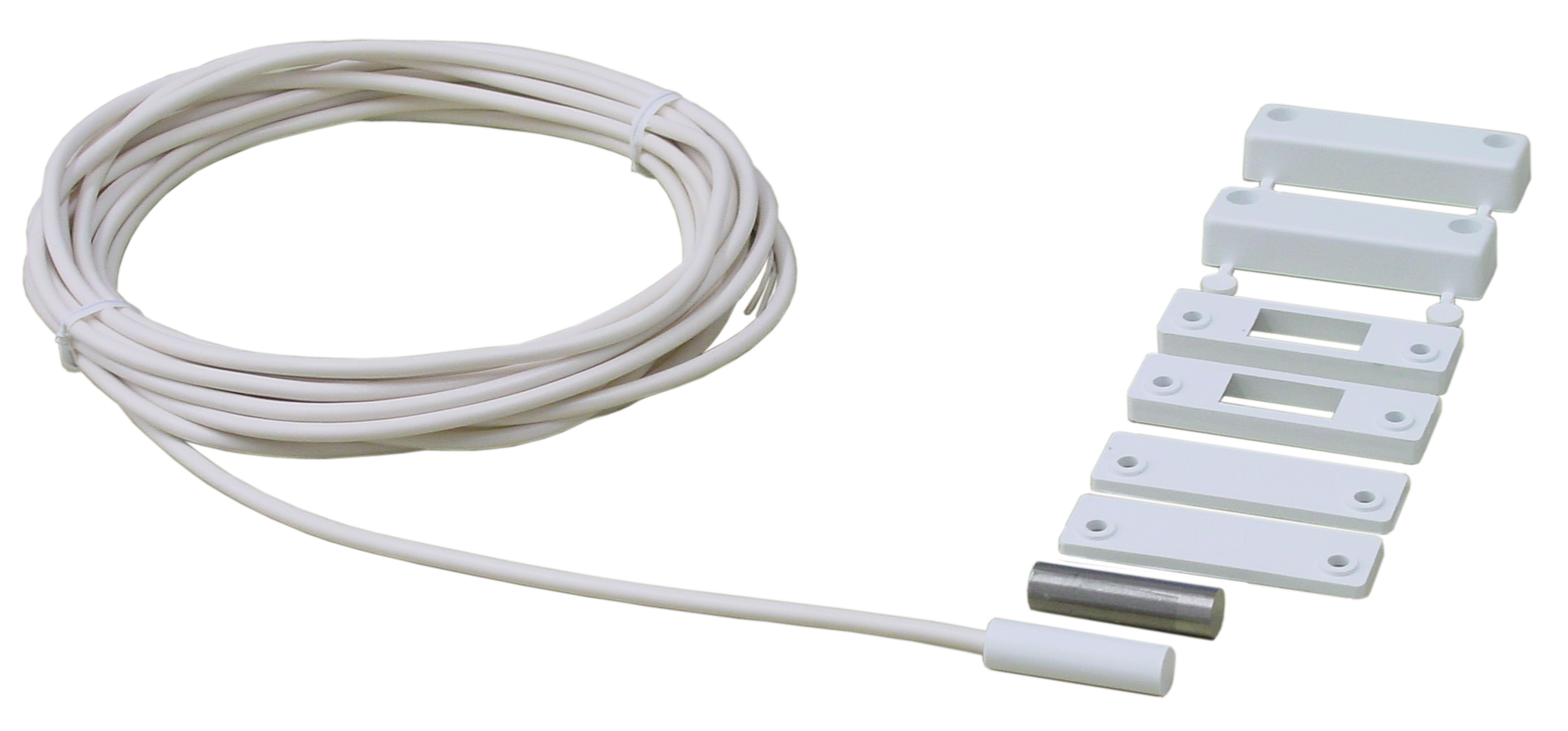

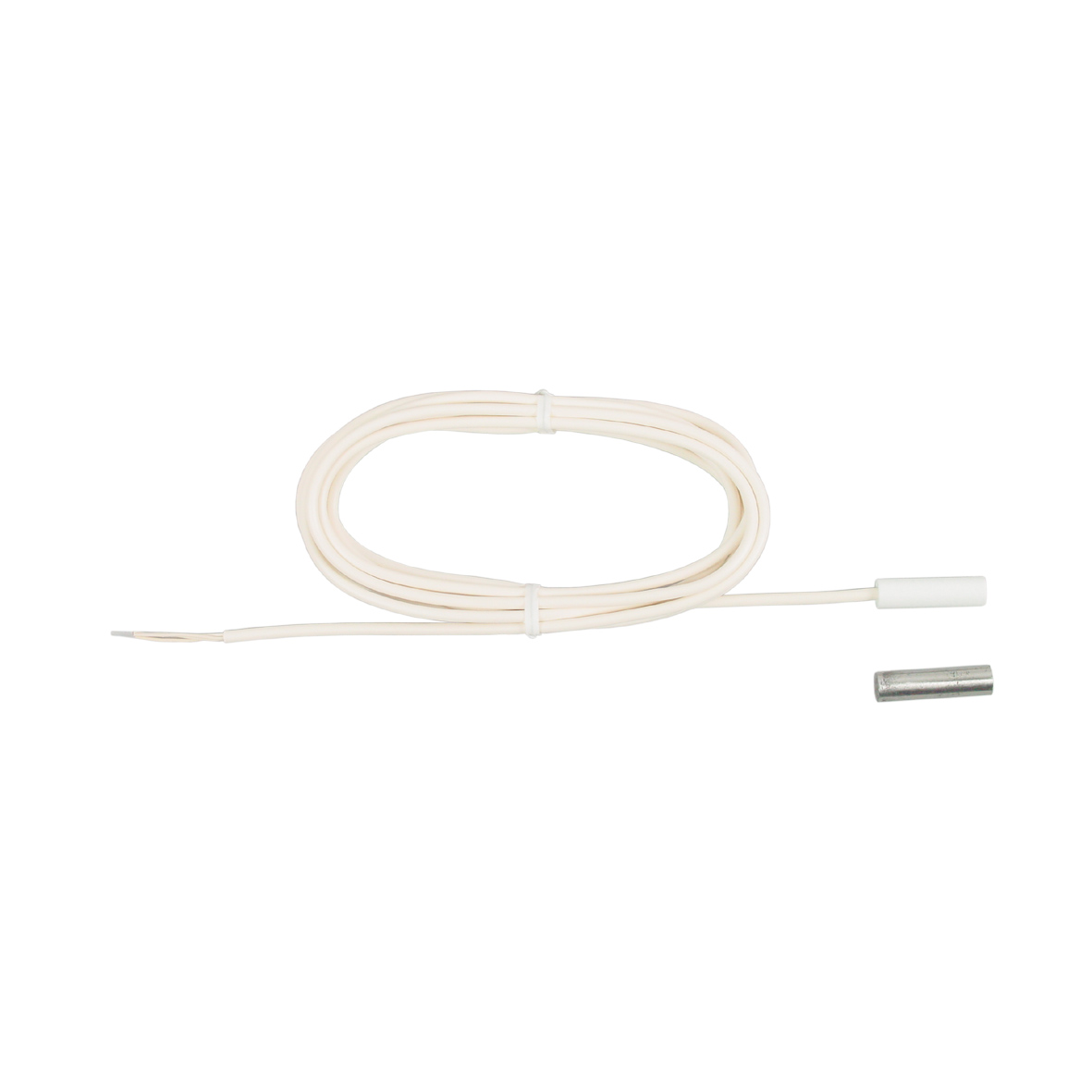

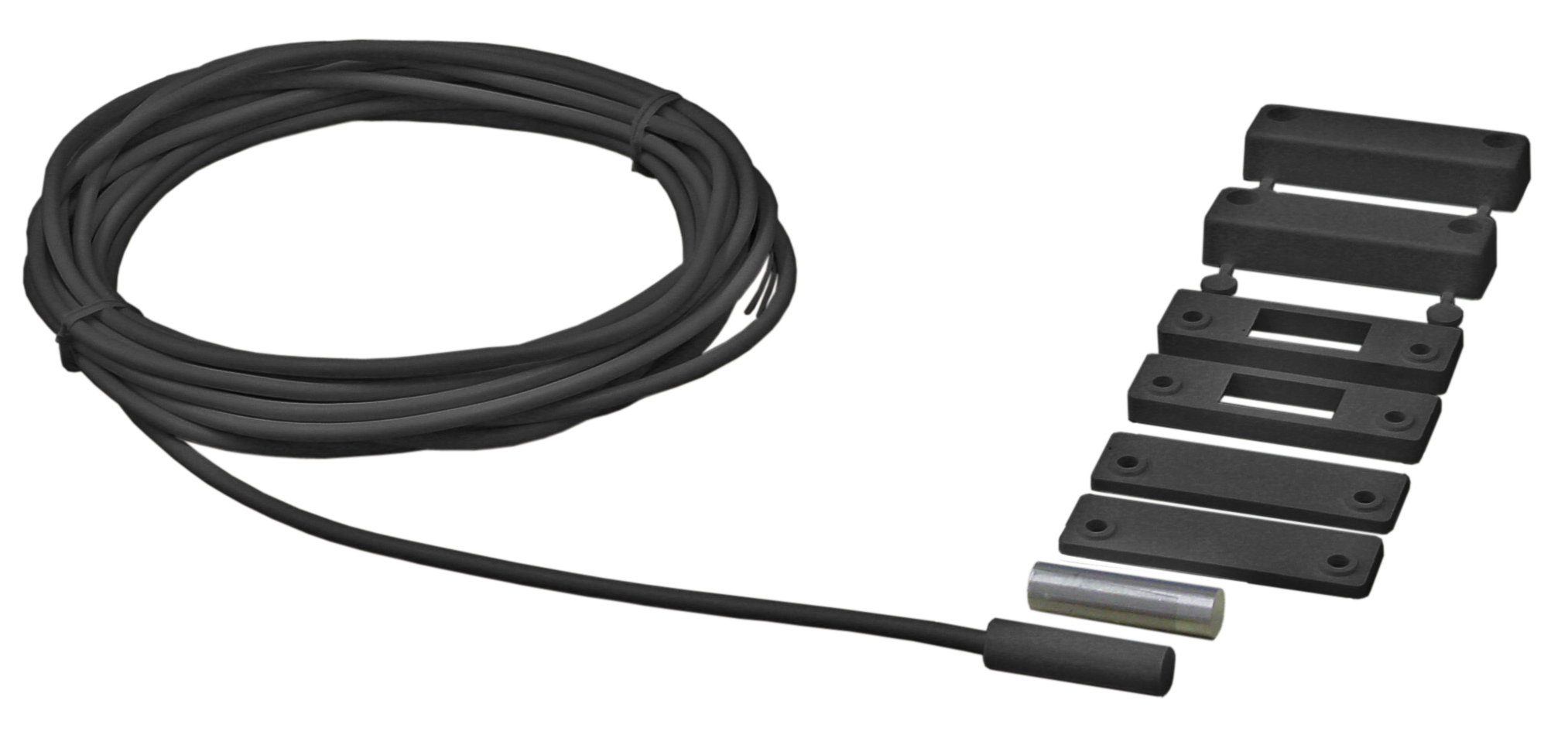

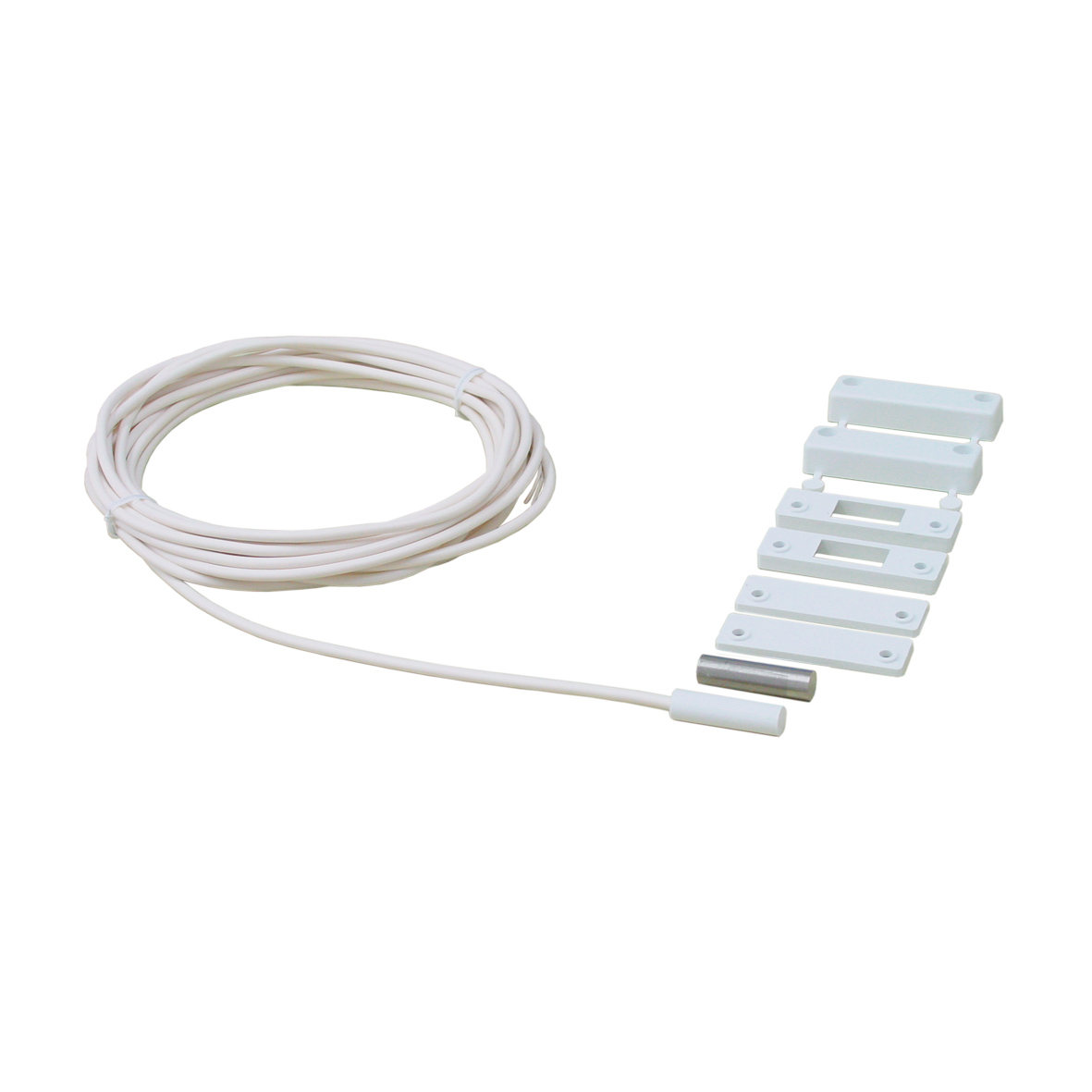

Magnetkontakt MK4 im Set



Der Magnetkontakt MK4 meldet das Öffnen von Türen, Fenstern, Verteilern, Geräteabdeckungen usw.
Der MK4 besteht aus einem Reedschalter in einem zylinderförmigen Kunststoffgehäuse und einem Rundstabmagnet.
Magnetkontakt MK4 im Set bestehend aus
Art.-Nr. 100090043 (Magnetkontakt und Rundstabmagnet)
2 Stück Art.-Nr. 100090101 (Aufbaugehäuse mit Abdeckkappen) und

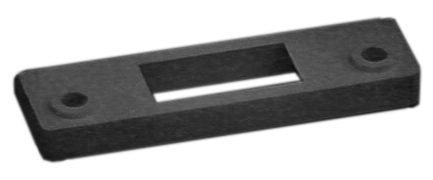

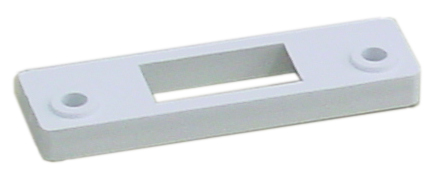

2 Stück Art.-Nr. 100090103 (Distanzblock 5 mm).

  • Anschlusskabel 4x0,14 mm² mit gleichfarbig isolierten Adern
  • Anschlusskabel für LSA-Plus-Anschlusstechnik geeignet
  • Kabel Ø 4 mm
  • Umweltklasse nach VdS 2110 Klasse II
  • Betriebstemperatur -25 °C bis +60 °C
  • Schutzart IP68
  • Abmessungen Kontakt (ØxL) 8x30 mm
  • Abmessungen Magnet (ØxL) 8x30 mm
  • Abmessungen Aufbaugehäuse (BxHxT) 50,4x9,2x14,2 mm
  • Kontaktbelastbarkeit 30 V / 0,1 A



VSÖ-Klasse GS-H (GS-H 040929/33 E)
VdS-Klasse B (G 191556) Öffnungsüberwachung

10,44 €

  • verfügbar
  • 3 - 5 Werktage Lieferzeit1

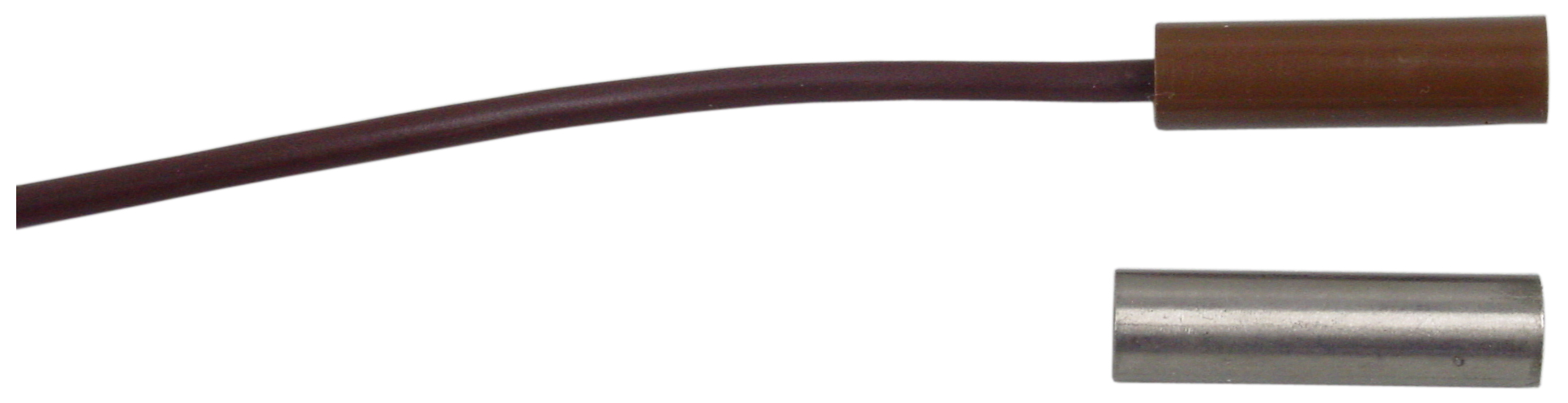

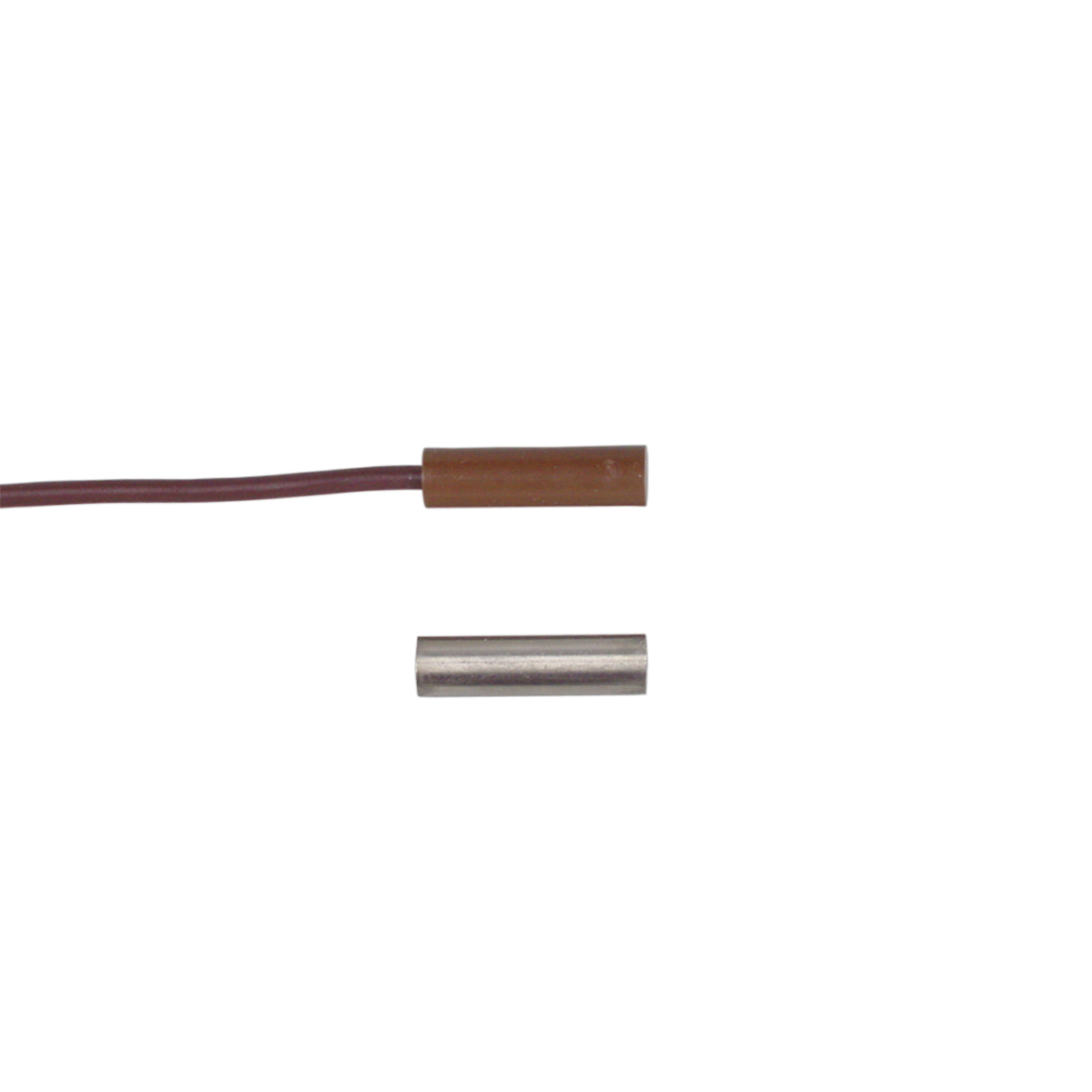

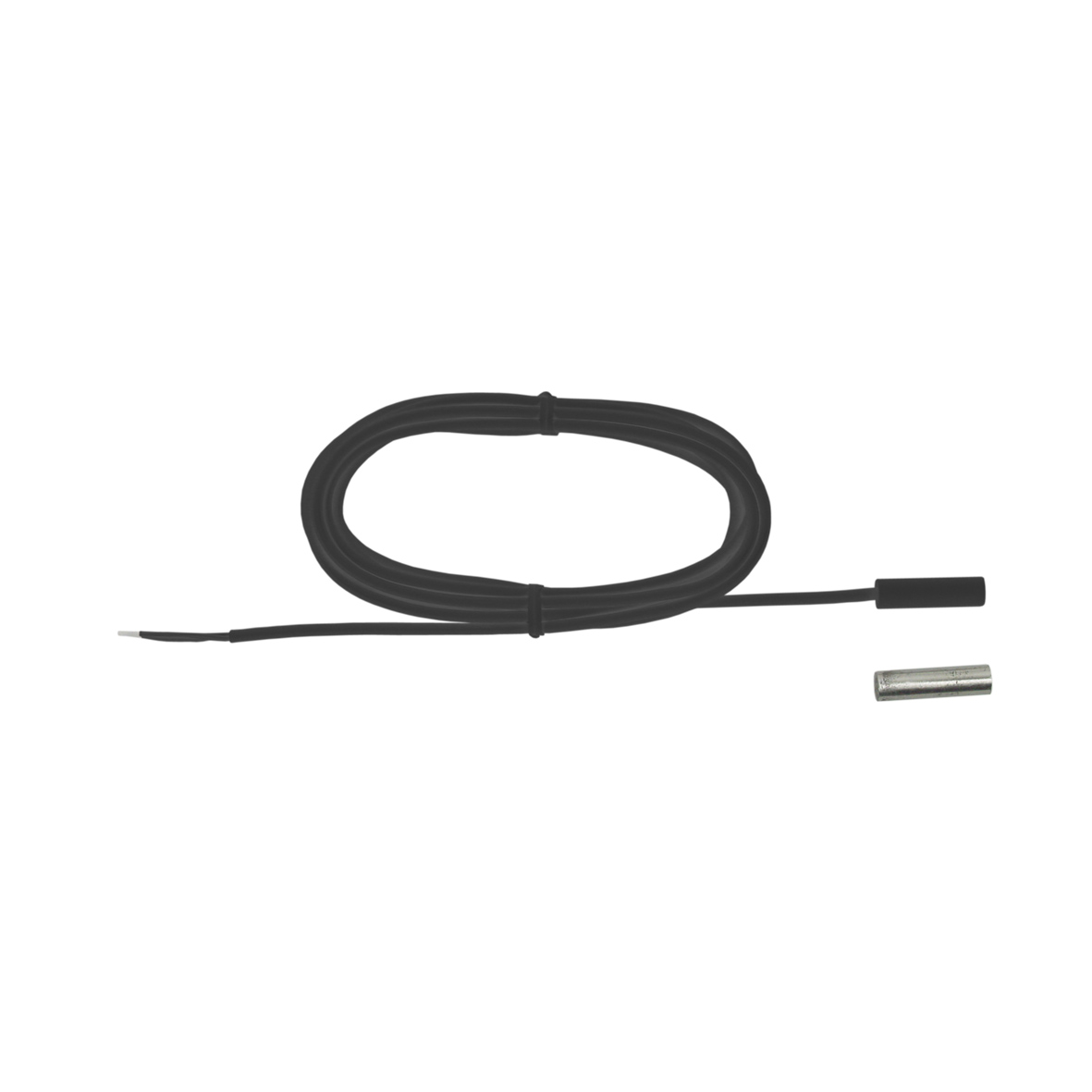

Magnetkontakt MK4



Der Magnetkontakt MK5 meldet das Öffnen von Türen, Fenstern, Verteilern, Geräteabdeckungen usw.
Der MK5 besteht aus 2 Reedschaltern (1 Schließer und 1 Öffner), welche im Kunststoffgehäuse eingebaut sind. Der Rundstabmagnet (im Lieferumfang enthalten) schaltet den Reedschalter. Bei einem Sabotageversuch durch Annähern eines Fremdmagneten öffnet der zweite Reedschalter (Öffner) und führt somit zur Alarmauslösung.
Magnetkontakt MK5 bestehend aus Magnetkontakt und Rundstabmagnet jeweils im Aufbaugehäuse mit Abdeckkappen. Der Magnetkontakt ist für die Aufbaumontage vorgesehen.



  • Anschlusskabel 4x0,14 mm² mit gleichfarbig isolierten Adern
  • Anschlusskabel für LSA-Plus-Anschlusstechnik geeignet
  • Kabel Ø 4 mm
  • Umweltklasse nach VdS 2110 Klasse II
  • Betriebstemperatur -25 °C bis +60 °C
  • Schutzart IP68
  • Abmessungen Aufbaugehäuse (BxHxT) 50,4x15,6x14,2 mm
  • Kontaktbelastbarkeit 30 V / 0,1 A



VSÖ-Klasse GS-H (GS-H 040929/33 E)
VdS-Klasse B (G 191556) Öffnungsüberwachung

8,76 €

  • verfügbar
  • 3 - 5 Werktage Lieferzeit1

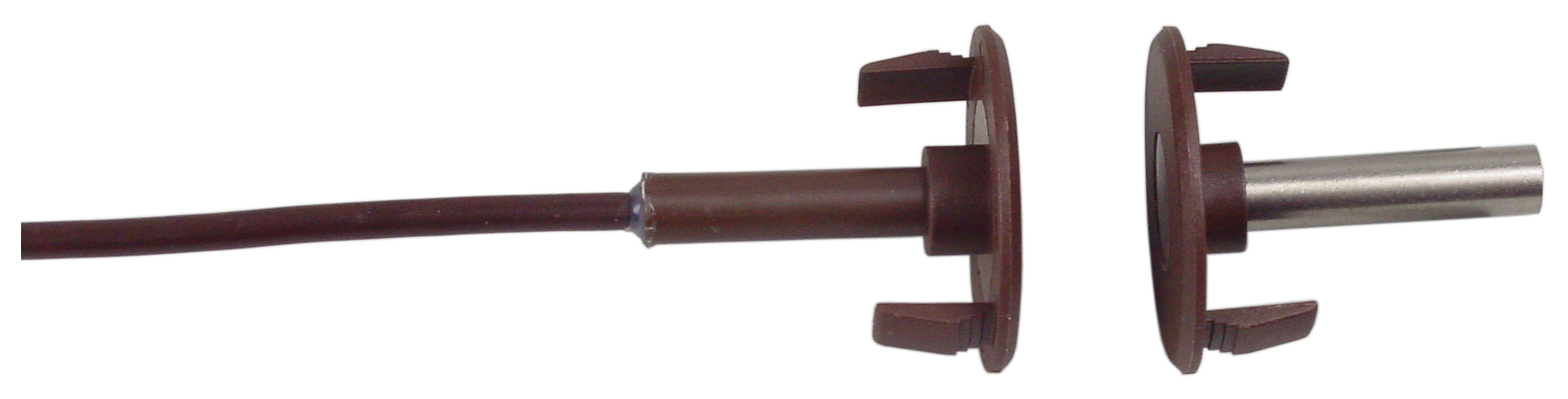

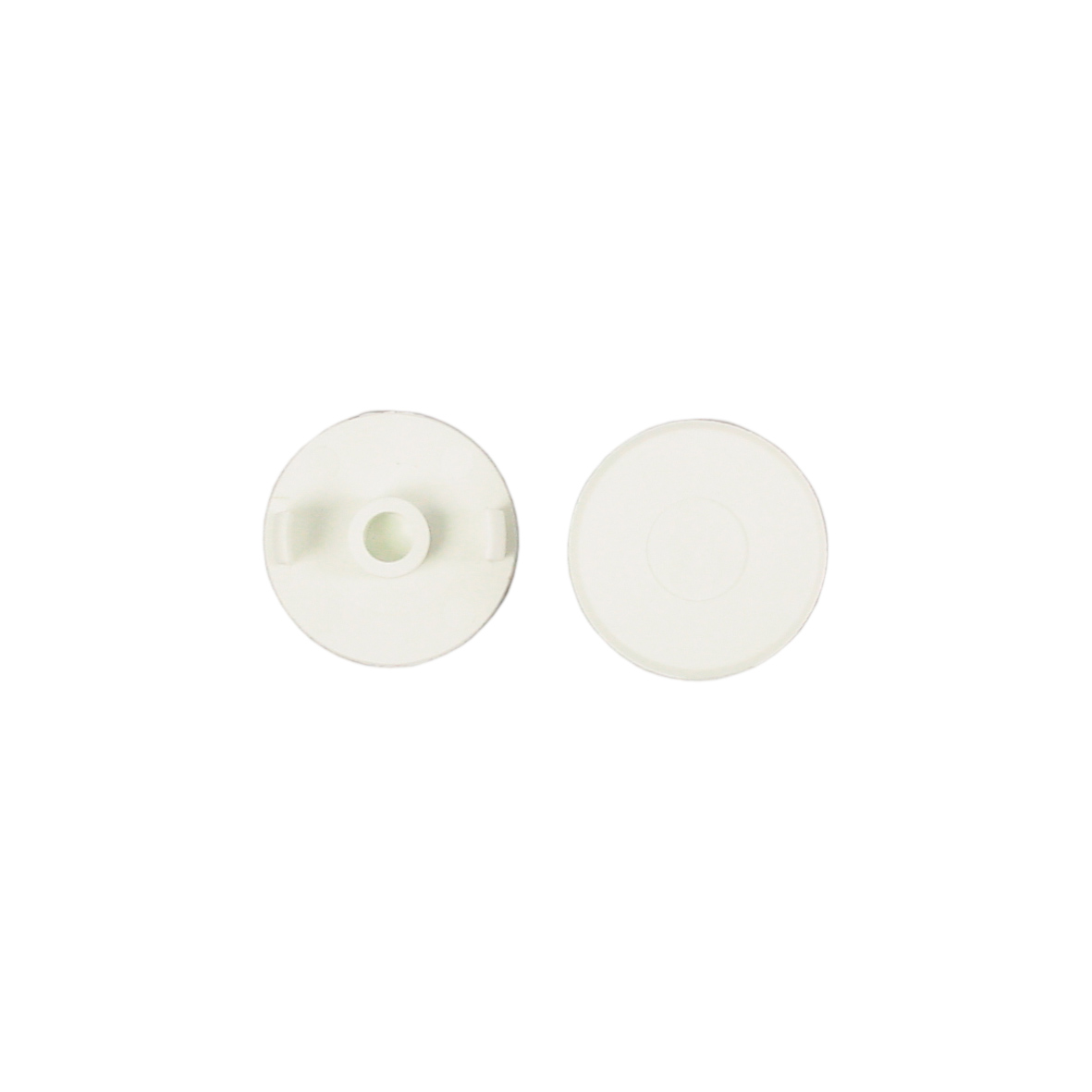

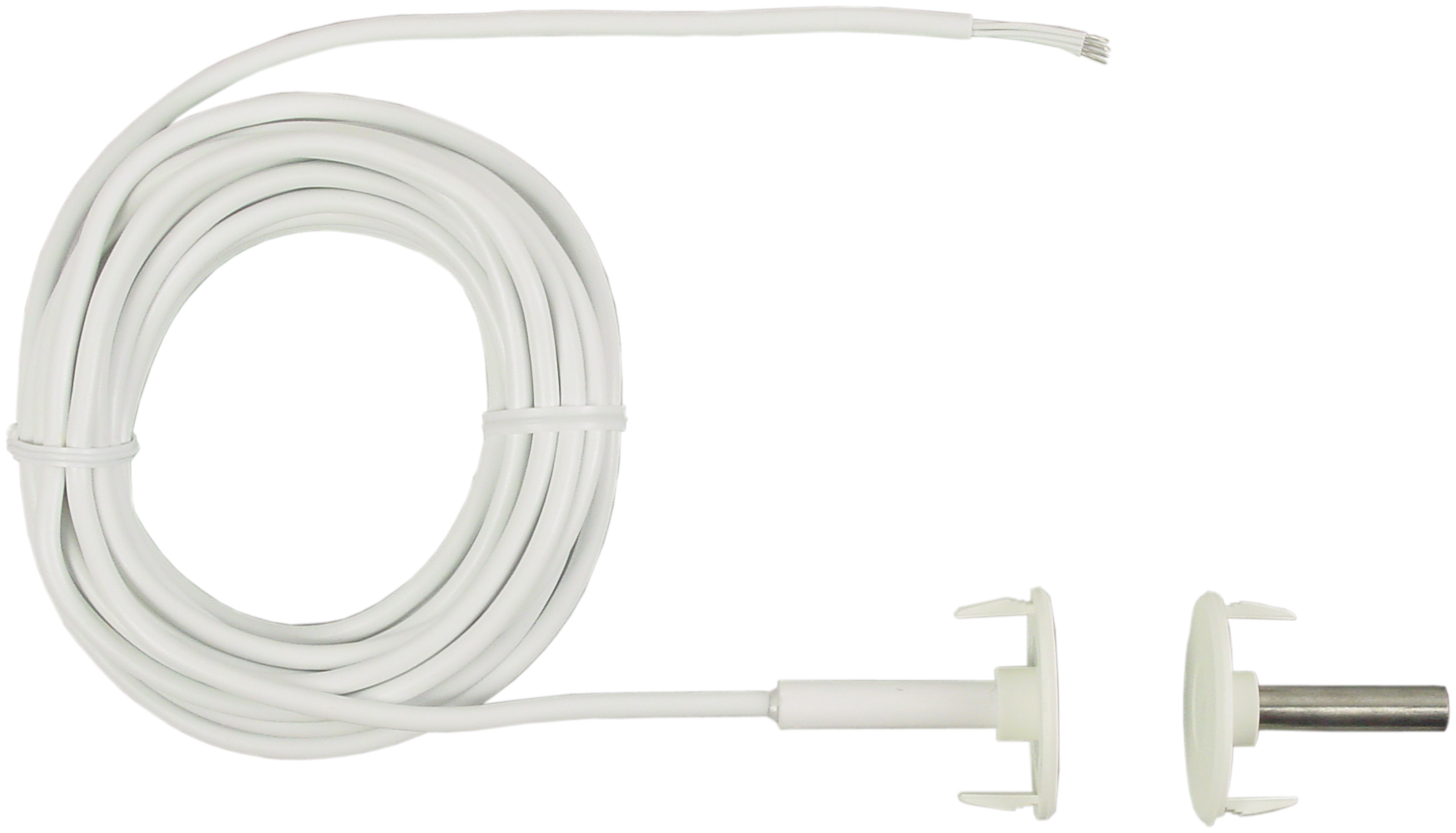

Magnetkontakt MK6 (1001034 A / 100 27 M / M 1148)

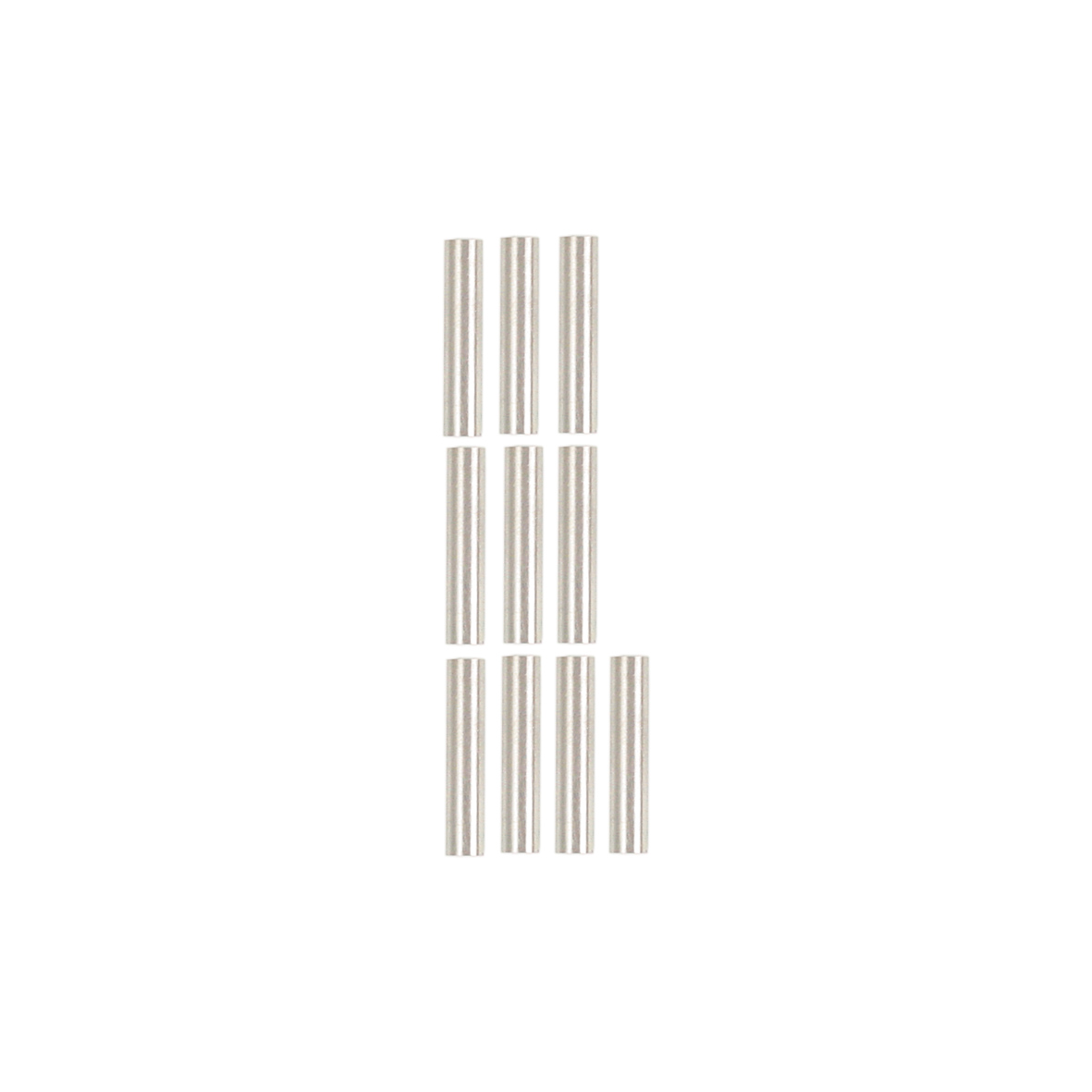

Zum Einbau in ferromagnetischem Material (z. B. Stahlblech-Türen), bestehend aus Magnetkontakt (Art.-Nr. 100090812), Magnet (Art.-Nr. 910090816) und zwei Montageteilen (Art.-Nr. 920090804) für den Stahlprofileinbau.

  • Anschlusskabel für LSA-Plus-Anschlusstechnik geeignet
  • Bohrung Montageteile Ø ca. 25 mm
  • Umweltklasse nach VdS 2110 Klasse III
  • Betriebstemperatur -25 °C bis +70 °C
  • Schutzart IP68
  • Kabellänge 4 m
  • Abmessungen Kontakt (ØxL) 6x30 mm
  • Abmessungen Magnet (ØxL) 6x30 mm
  • Kontaktbelastbarkeit max. 10 W
  • Max. Spannung 40 V DC
  • Max. Strom 0,5 A



VdS-Klasse B (G 191518) Öffnungsüberwachung

19,68 €

  • verfügbar
  • 3 - 5 Werktage Lieferzeit1

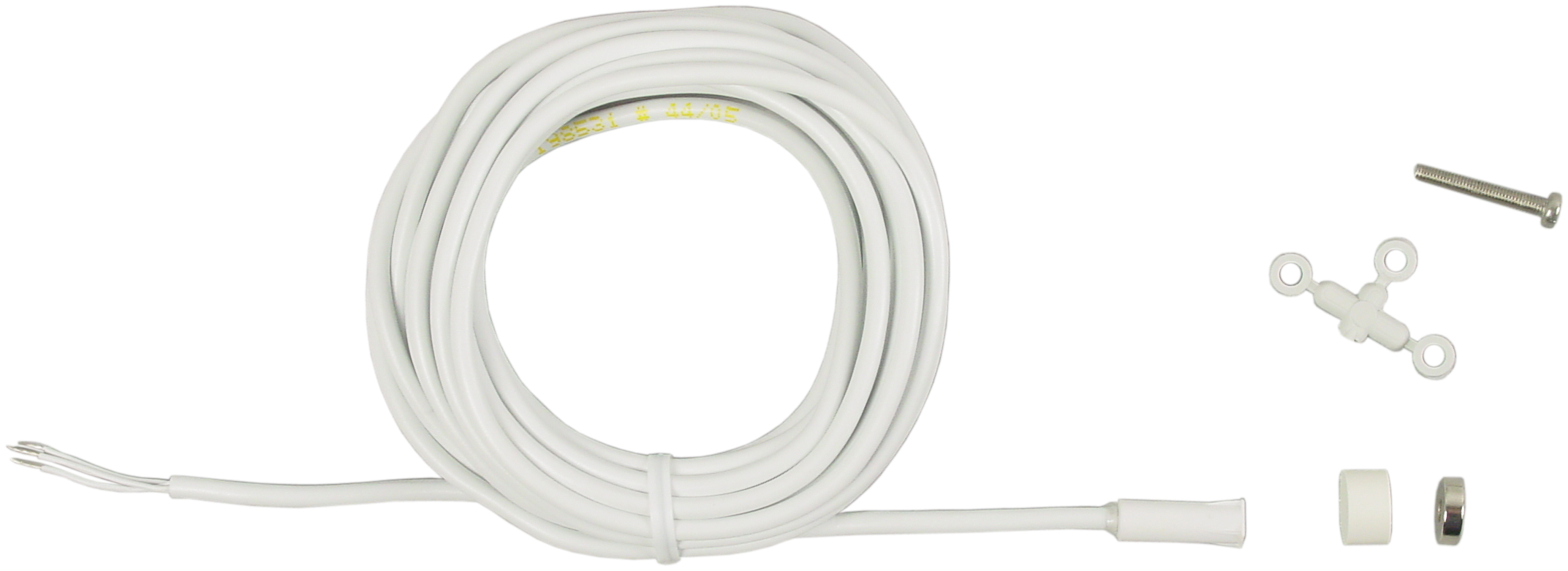

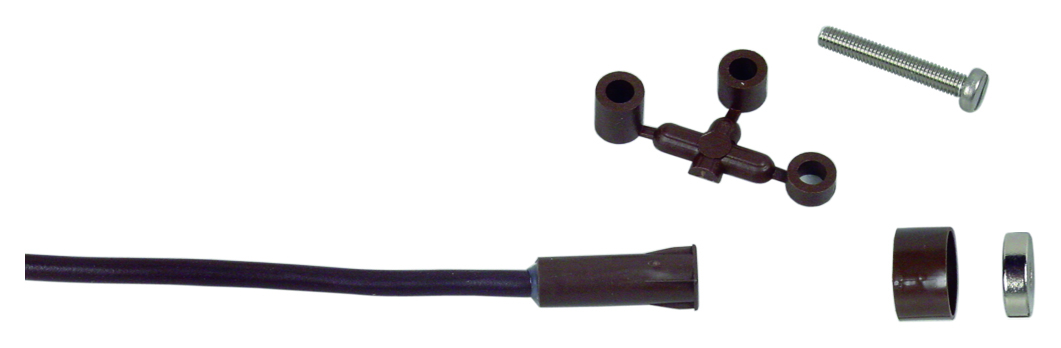

Magnetkontakt MK7 (1001044 A / 10063 MD)

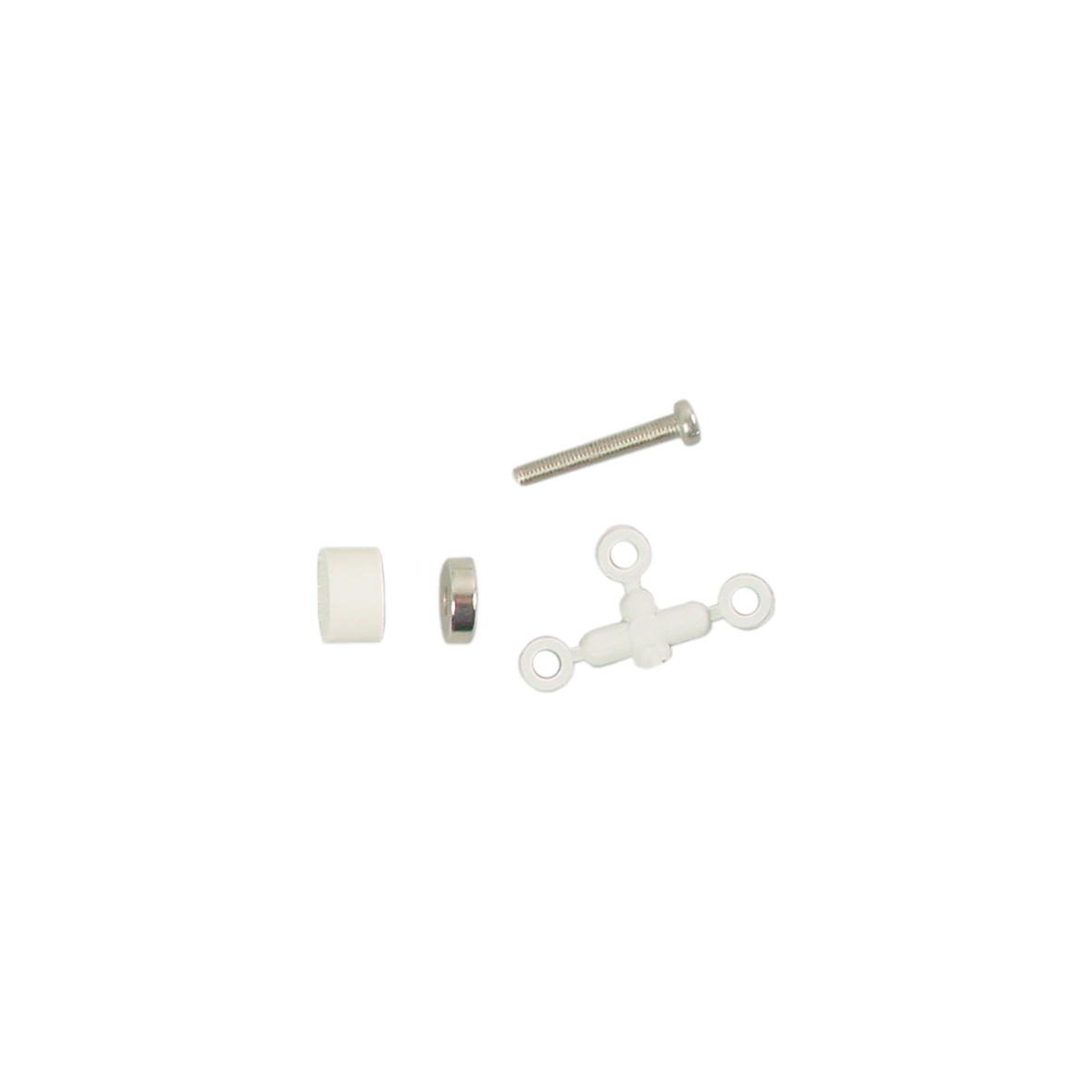

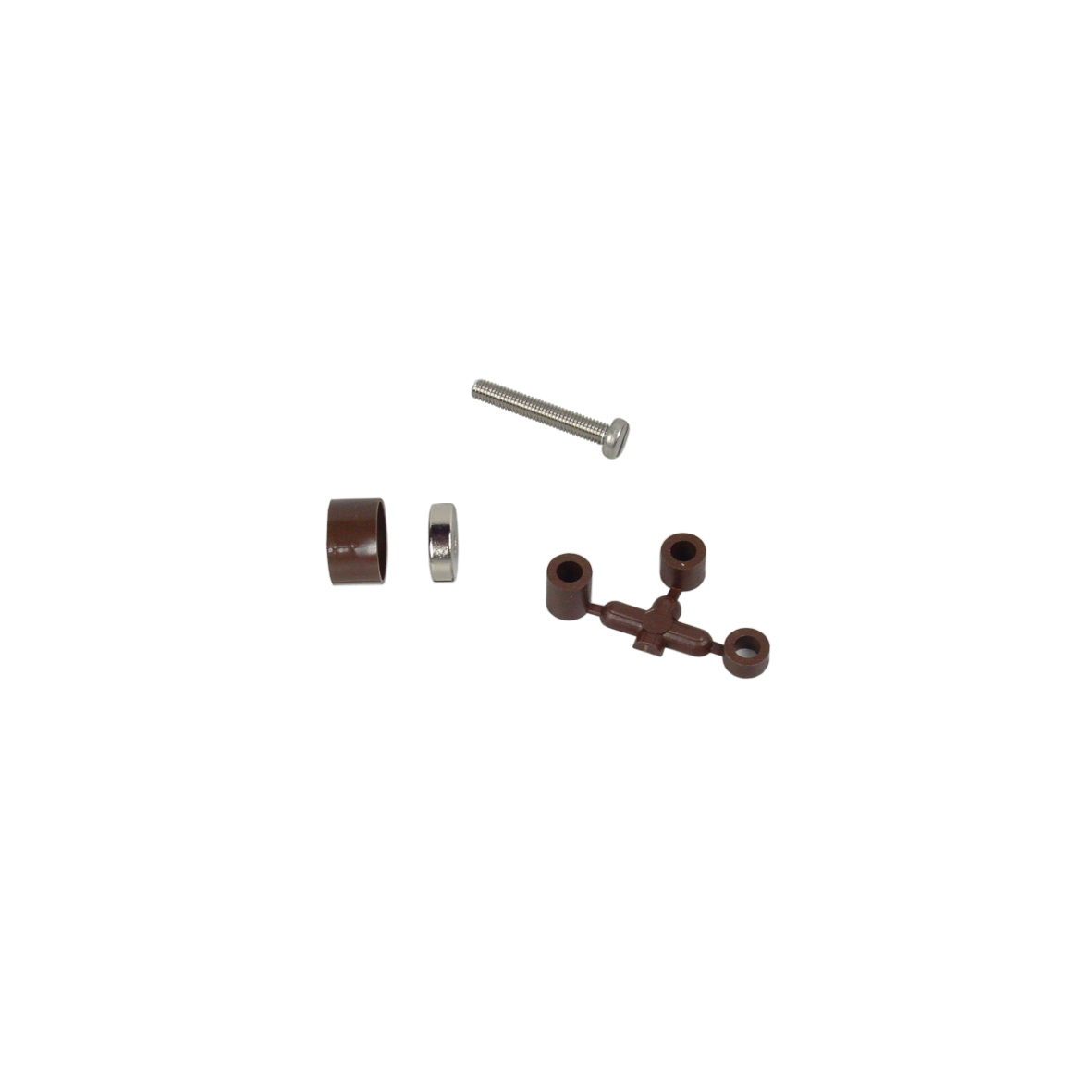

Einbau-Magnetkontakt (1001044 A) mit kleinem Rundmagnet (10063 MD) zur Befestigung mittels beigefügter Schraube.

  • Anschlusskabel für LSA-Plus-Anschlusstechnik geeignet
  • Umweltklasse nach VdS 2110 Klasse III
  • Betriebstemperatur -25 °C bis +70 °C
  • Schutzart IP68
  • Kabellänge 4 m
  • Abmessungen Kontakt (ØxL) 6x19 mm
  • Abmessungen Magnet (ØxL) 10x5 mm
  • Kontaktbelastbarkeit 10 W
  • Max. Spannung 40 V DC
  • Max. Strom 0,5 A



VdS-Klasse B (G 198531) Öffnungs-/Verschlussüberwachung

18,36 €

  • verfügbar
  • 3 - 5 Werktage Lieferzeit1

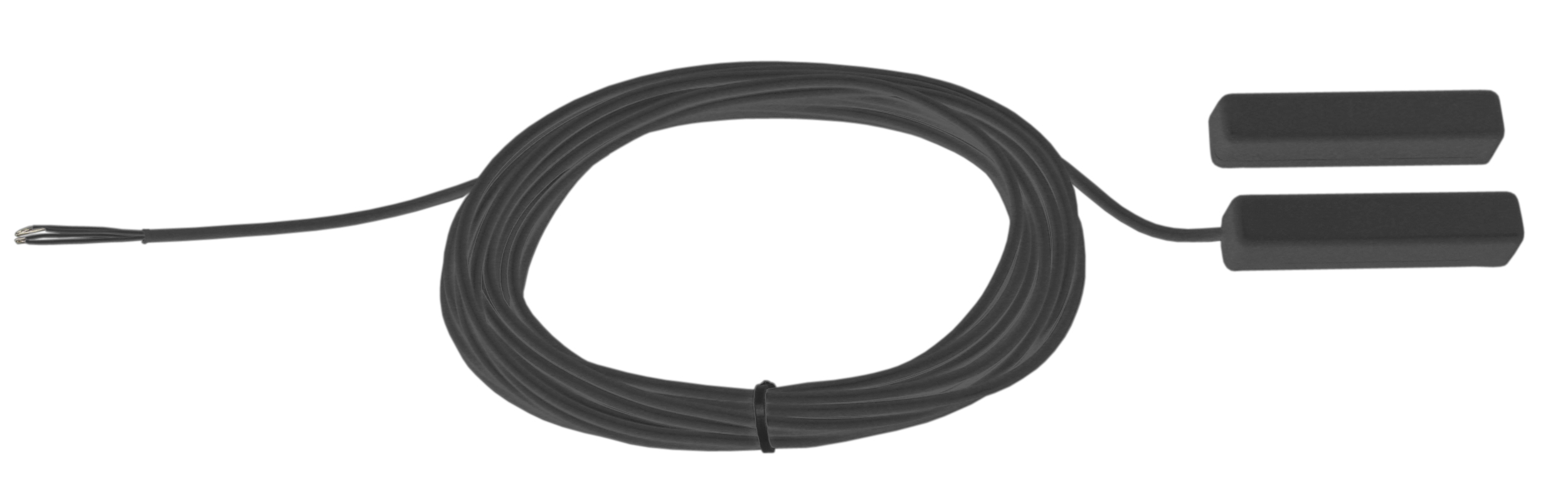

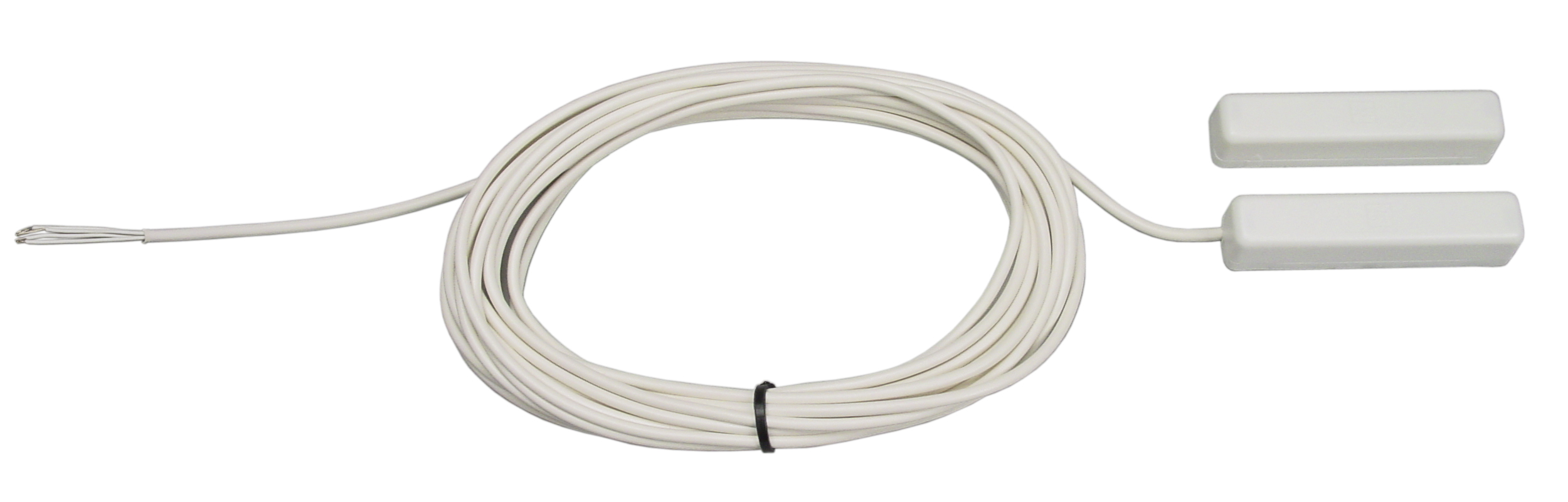

Magnetkontakt Maxi P 1004

Der Magnetkontakt Maxi dient der Öffnungsüberwachung von Türen und Fenstern. Durch seine stabile Ausführung und größere Ansprechdistanz findet er vor allem bei größeren Türen im gewerblichen Bereich Anwendung.
Der Reedschalter und der Rundstabmagnet sind jeweils in einem Kunststoffgehäuse zur Aufbaumontage integriert.

  • Anschlusskabel 4x0,14 mm² mit gleichfarbig isolierten Adern
  • Ansprechdistanz bis 30 mm
  • Umweltklasse nach VdS 2110 Klasse III
  • Betriebstemperatur -20 °C bis +70 °C
  • Schutzart IP67
  • Kabellänge 6 m
  • Abmessungen Aufbaugehäuse (BxHxT) 72,5x15,5x14,5 mm
  • Kontaktbelastbarkeit max. 10 W
  • Max. Spannung 42 V DC
  • Max. Strom 0,4 A



VdS-Klasse B (G 190522) Öffnungsüberwachung

19,68 €

  • verfügbar
  • 3 - 5 Werktage Lieferzeit1

Öffnungs- und Verschlussüberwachung

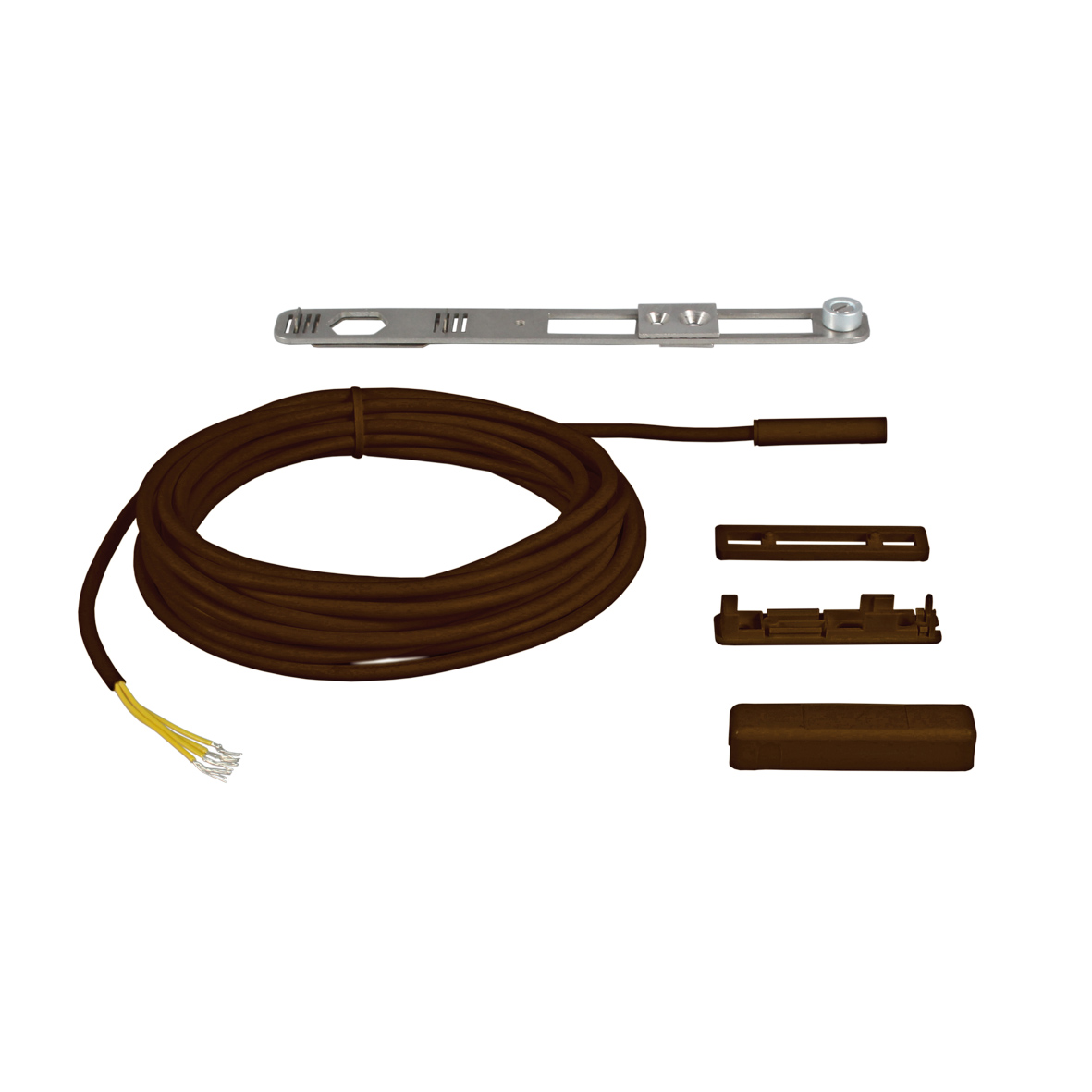

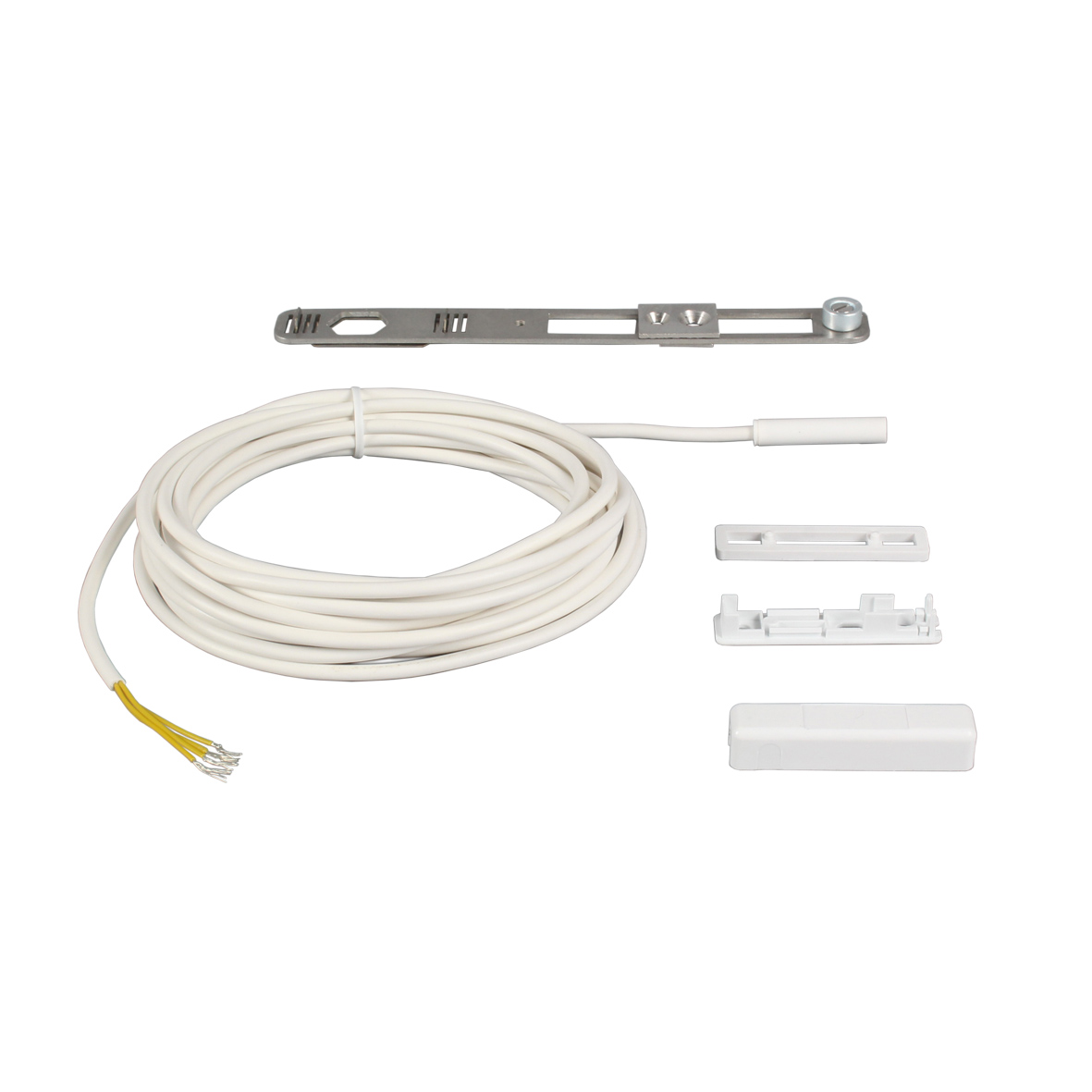

Magnetkontakt VSÖK-C

Der Magnetkontakt VSÖK-C dient zur kombinierten Öffnungs- und Verschlussüberwachung.
Der Magnetkontakt besteht aus einem Reedschalter und einer Adapterschiene auf der ein Rundmagnet aufgeschraubt wird. Die Adapterschiene wird an einem Verschlussbolzen des zu überwachenden Objektes (Fenster- oder Türflügel) angebracht.

  • Anschlusskabel 4x0,14 mm² mit gleichfarbig isolierten Adern
  • Umweltklasse nach VdS 2110 Klasse III
  • Betriebstemperatur -25 °C bis +70 °C
  • Schutzart IP68
  • Kabellänge 4 m
  • Abmessungen Kontakt (ØxL) 6x30 mm
  • Abmessungen Aufbaugehäuse (BxHxT) 10x46x9 mm
  • Abmessungen Schiene (BxHxT) 16x150x1,5 mm
  • Kontaktbelastbarkeit max. 3 W
  • Max. Spannung 30 V DC
  • Max. Strom 100 mA



VdS-Klasse C (G 105029) Öffnungs-/Verschlussüberwachung

51,72 €

  • verfügbar
  • 3 - 5 Werktage Lieferzeit1

Fremdfeldsichere Magnetkontakte

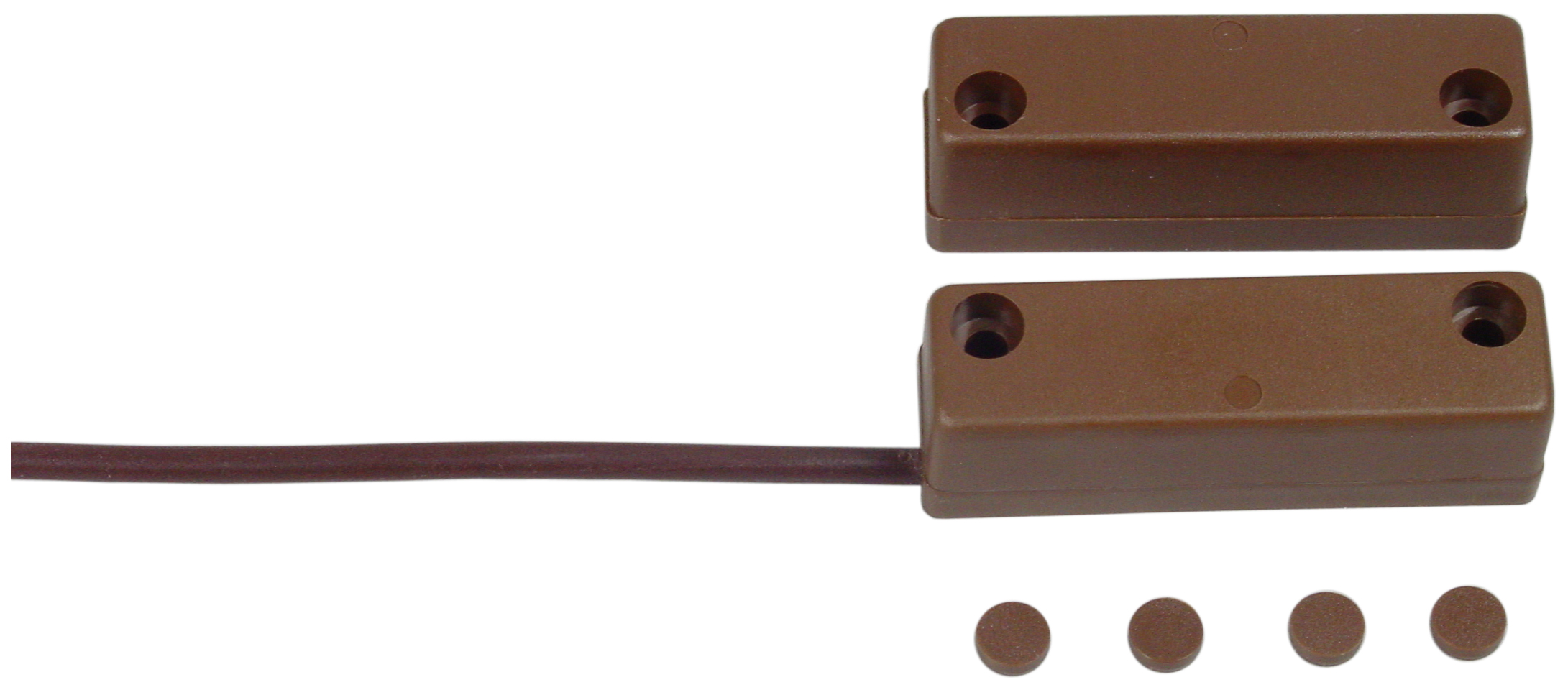

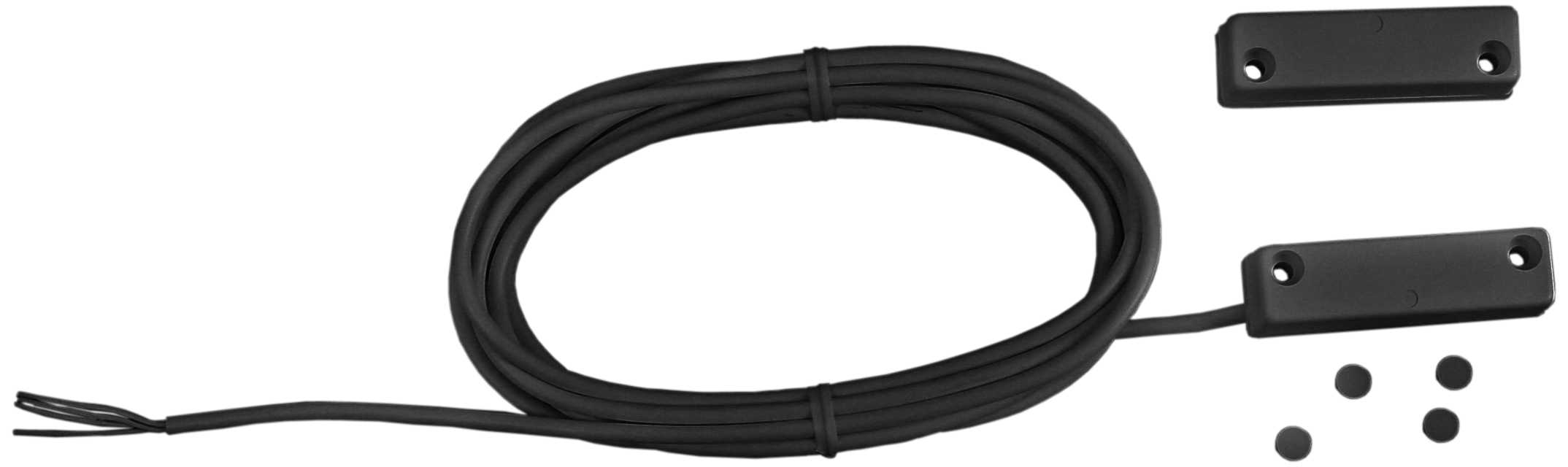

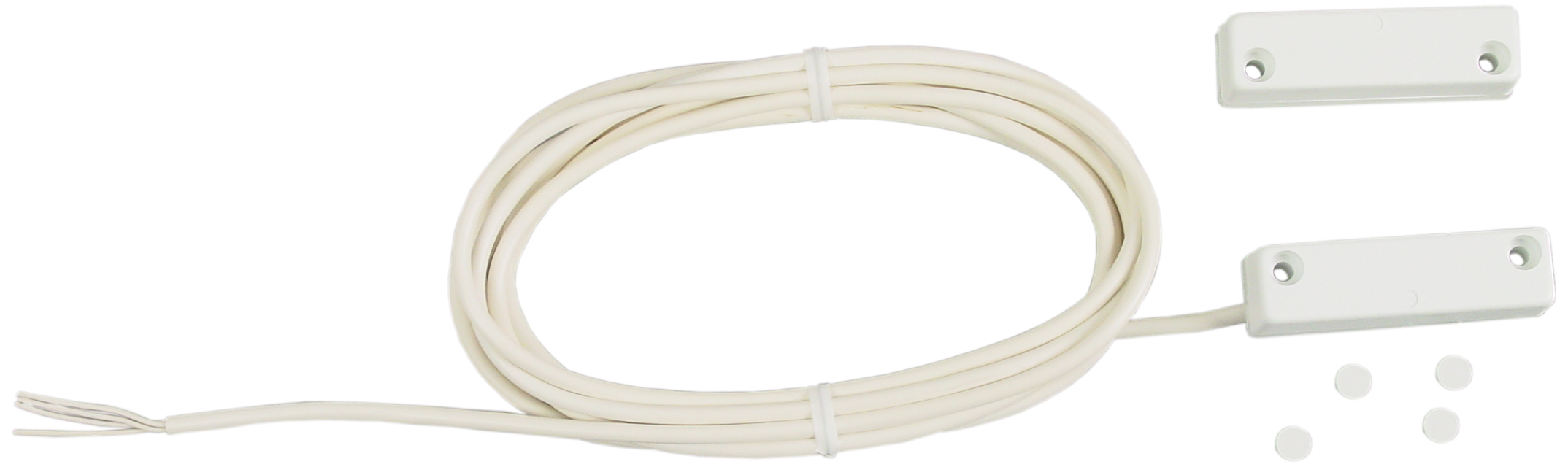

Magnetkontakt MK5



Der Magnetkontakt MK5 meldet das Öffnen von Türen, Fenstern, Verteilern, Geräteabdeckungen usw.
Der MK5 besteht aus 2 Reedschaltern (1 Schließer und 1 Öffner), welche im Kunststoffgehäuse eingebaut sind. Der Rundstabmagnet (im Lieferumfang enthalten) schaltet den Reedschalter. Bei einem Sabotageversuch durch Annähern eines Fremdmagneten öffnet der zweite Reedschalter (Öffner) und führt somit zur Alarmauslösung.
Magnetkontakt MK5 bestehend aus Magnetkontakt und Rundstabmagnet jeweils im Aufbaugehäuse mit Abdeckkappen. Der Magnetkontakt ist für die Aufbaumontage vorgesehen.

  • Anschlusskabel 4x0,14 mm² mit gleichfarbig isolierten Adern
  • Anschlusskabel für LSA-Plus-Anschlusstechnik geeignet
  • Kabel Ø 4 mm
  • Umweltklasse nach VdS 2110 Klasse II
  • Betriebstemperatur -25 °C bis +60 °C
  • Schutzart IP68
  • Abmessungen Aufbaugehäuse (BxHxT) 50,4x15,6x14,2 mm
  • Kontaktbelastbarkeit 30 V / 0,1 A



VSÖ-Klasse WS (W 040929/34 E)
VdS-Klasse C (G 191006) Öffnungsüberwachung

22,40 €

  • verfügbar
  • 3 - 5 Werktage Lieferzeit1

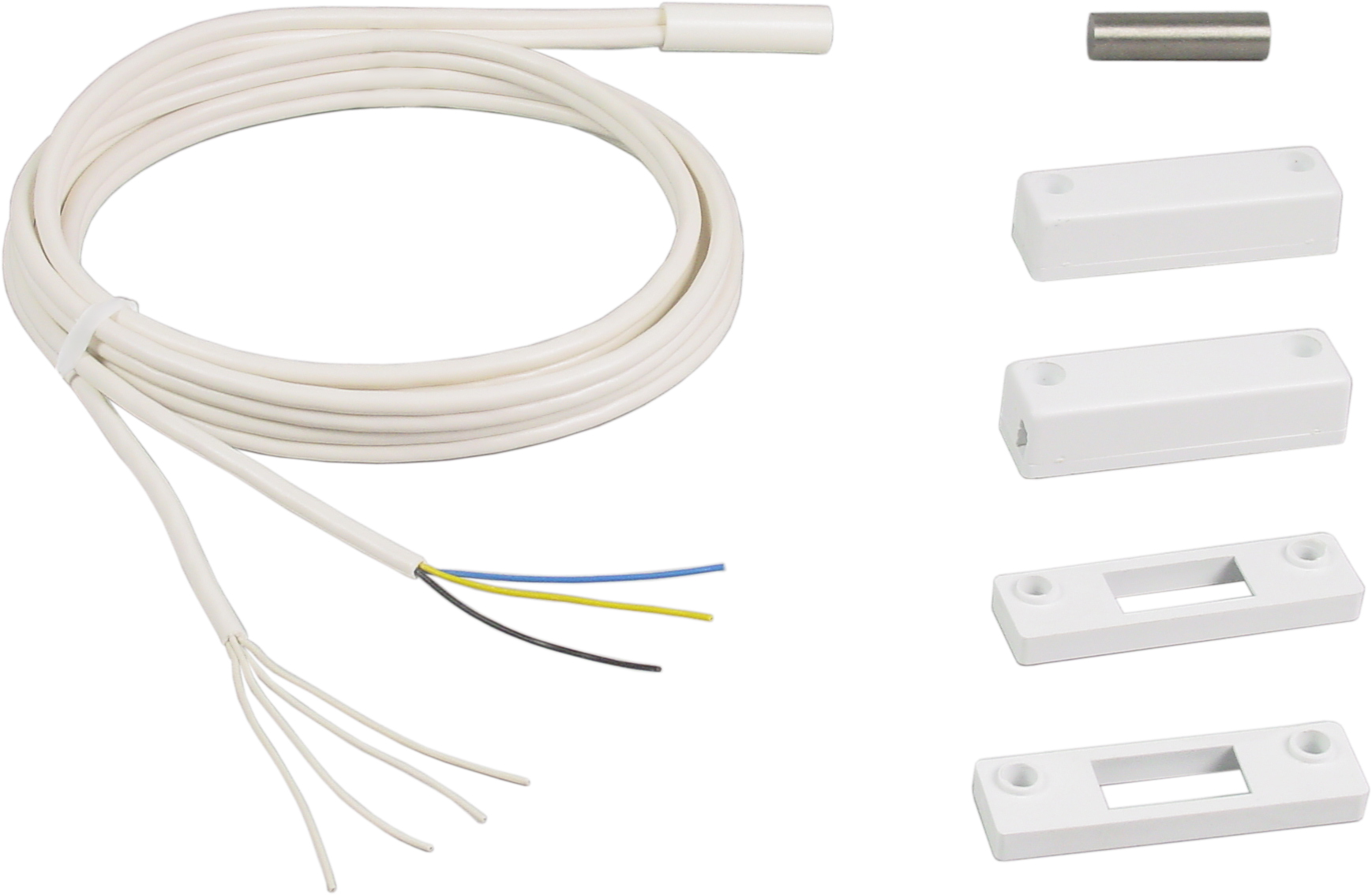

Magnetkontakt MK15 im Set mit Aufbaugehäuse



Der Magnetkontakt MK15 meldet in Einbruchmeldeanlagen das Öffnen von Türen, Fenstern, Abdeckungen usw. Ein galvanisch getrennt eingebauter Wechselkontakt kann zusätzlich zur Steuerung anderer technischer Vorgänge im Gebäude benutzt werden.
Der MK15 besteht aus zwei in eine runde Kunststoffhülse (8x30 mm) eingebauten Reedkontakten mit einseitiger Herausführung einer Zwillingsanschlussleitung sowie einem gemeinsamen Rundstabmagnet, der beide Kontakte betätigt. Die Zwillingsanschlussleitung kann gesplittet und in getrennten Verteilern aufgelegt werden.
Der für die Einbruchmeldeanlage zu verwendende Kontakt ist ein Schließer, der zusätzliche Kontakt ist als Wechsler ausgeführt.
Zur Aufbaumontage können sowohl der Reedschalter wie auch der Rundstabmagnet in je ein Aufbaugehäuse eingesetzt werden.
Zur Montage auf magnetischen Unterlagen stehen Distanzblöcke mit 2,5 mm und 5 mm zur Verfügung.

  • Anschlusskabel Schließer 4x0,14 mm² mit gleichfarbig isolierten Adern
  • Anschlusskabel Wechsler 3x0,14 mm²
  • Anschlusskabel Mantel 6,5x3,2 mm
  • Umweltklasse nach VdS 2110 Klasse II
  • Betriebstemperatur -25 °C bis +60 °C
  • Schutzart IP68
  • Material Magnet ALNICO 500
  • Material Gehäuse ABS
  • Kabellänge 5 m
  • Abmessungen Kontakt (ØxL) 8x30 mm
  • Abmessungen Gehäuse (BxHxT) 50,4x9,2x14,2 mm
  • Farbe RAL 9016 Verkehrsweiß
  • Kontaktbelastbarkeit 30 V / 0,1 A

28,44 €

  • verfügbar
  • 3 - 5 Werktage Lieferzeit1

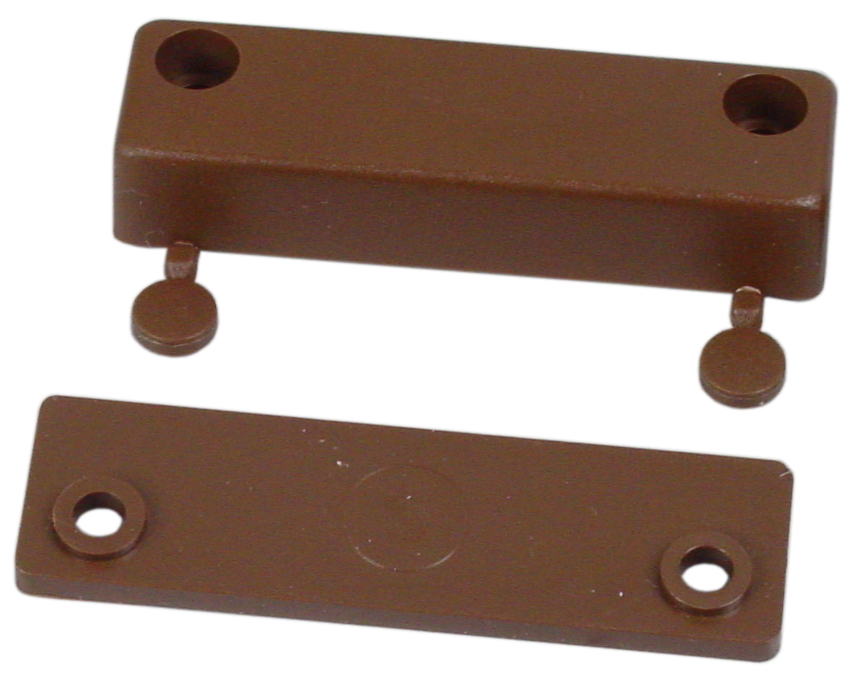

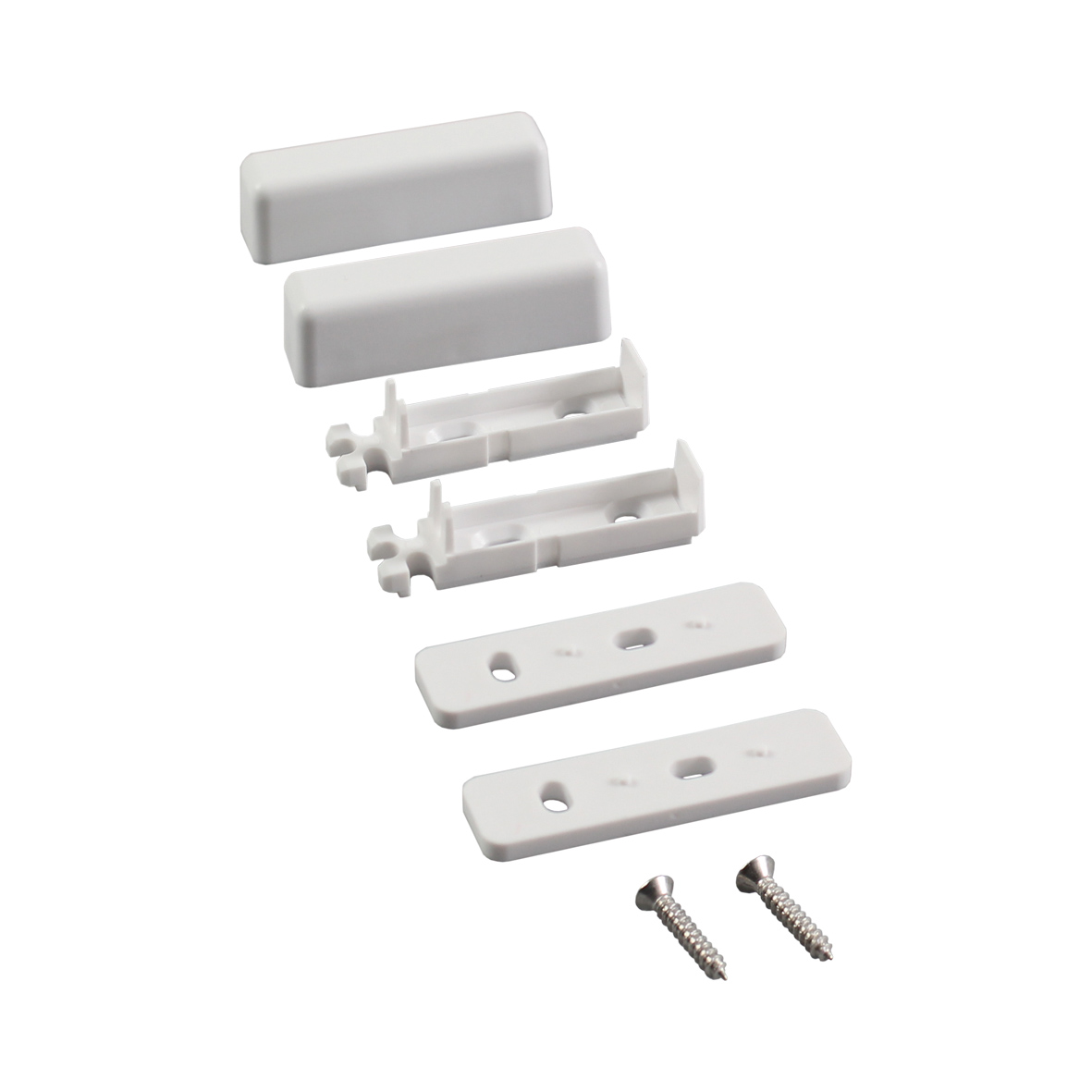

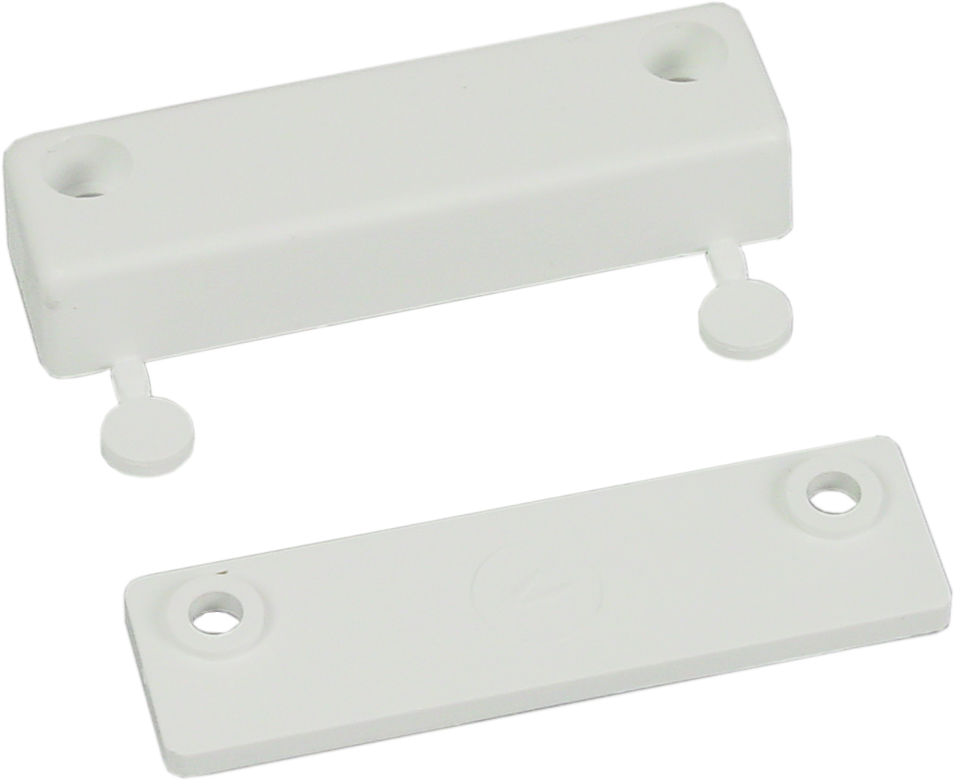

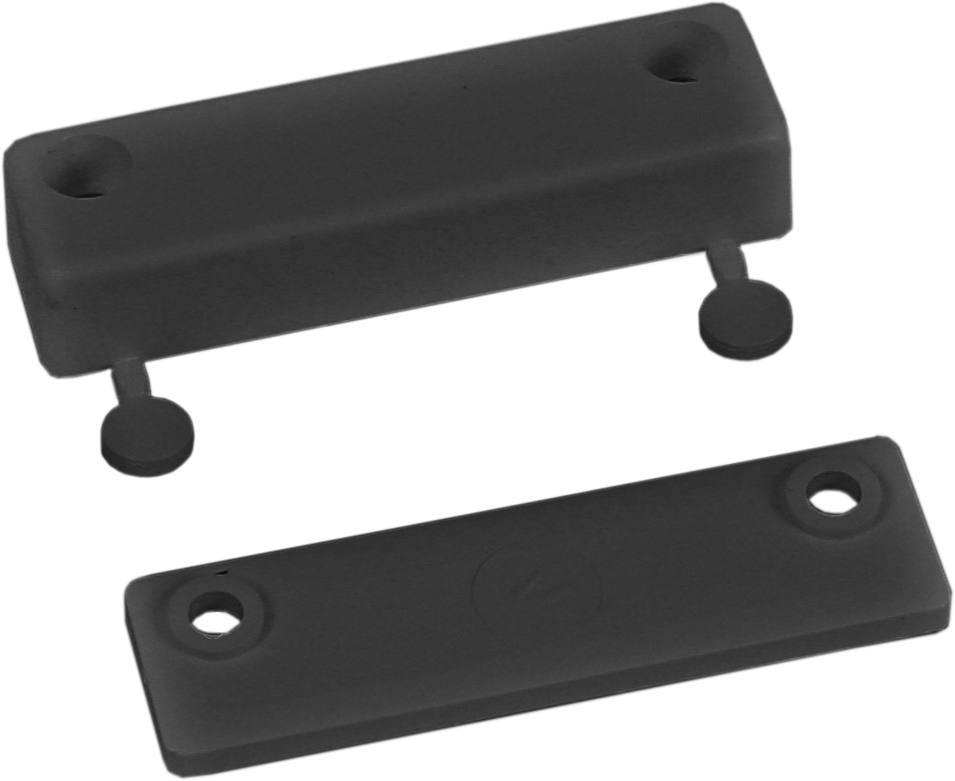

Aufbaugehäuse für MK4 / MK5 / MK15

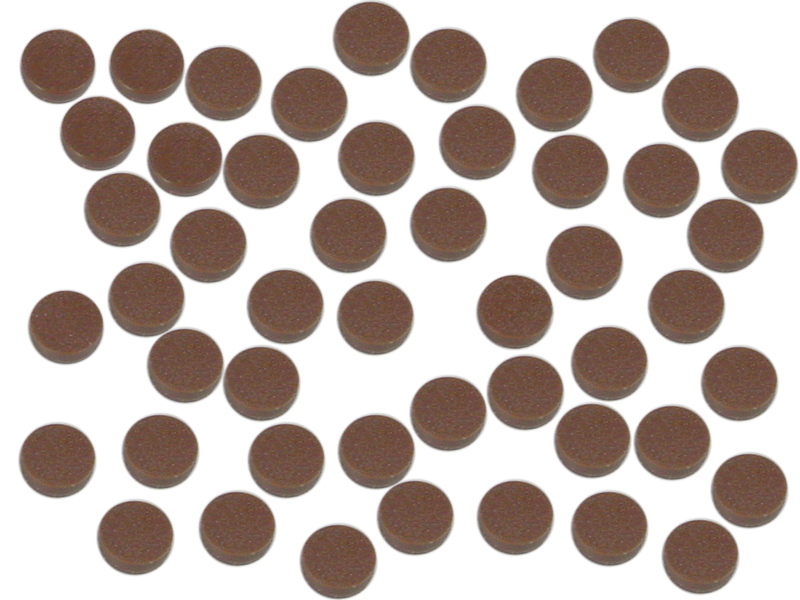

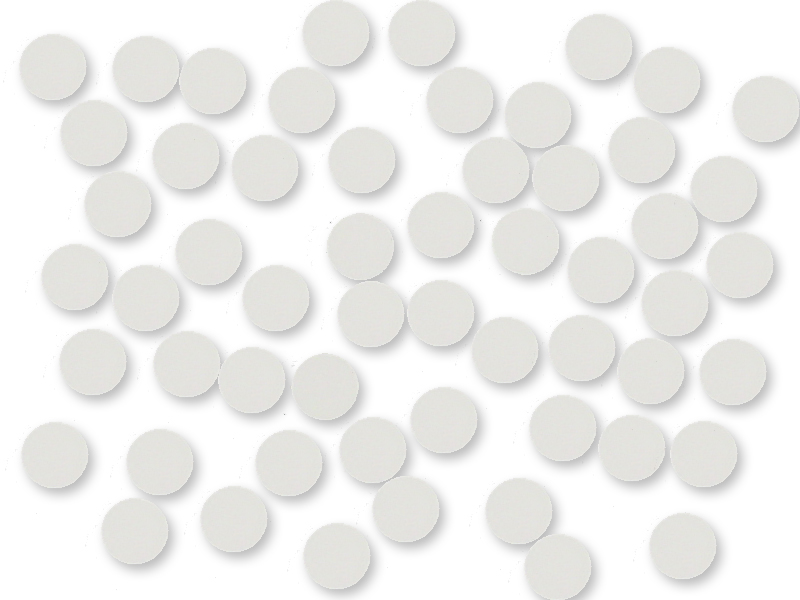

Aufbaugehäuse bestehend aus Gehäuseoberteil mit Bodenplatte 1,2 mm sowie 2 Abdeckkappen für Schraublöcher.
Je Magnetkontakt werden 2 Aufbaugehäuse benötigt.

  • Abmessungen (BxHxT) 50,4x11,7x14,2 mm

14,28 €

  • verfügbar
  • 3 - 5 Werktage Lieferzeit1

Magnetkontakt Maxi P 1005

Der Magnetkontakt Maxi dient der Öffnungsüberwachung von Türen und Fenstern. Durch seine stabile Ausführung und größere Ansprechdistanz findet er vor allem bei größeren Türen im gewerblichen Bereich Anwendung.
Zwei Reedschalter und ein Rundstabmagnet sind jeweils in einem Kunststoffgehäuse zur Aufbaumontage integriert.
Bei einem Sabotageversuch durch Nähern eines Fremdmagneten öffnet der zweite Reedschalter und führt somit zur Alarmauslösung.

  • Anschlusskabel 4x0,14 mm² mit gleichfarbig isolierten Adern
  • Ansprechdistanz bis 30 mm
  • Umweltklasse nach VdS 2110 Klasse III
  • Betriebstemperatur -20 °C bis +70 °C
  • Schutzart IP67
  • Kabellänge 6 m
  • Abmessungen Aufbaugehäuse (BxHxT) 72,5x15,5x14,5 mm
  • Kontaktbelastbarkeit max. 10 W
  • Max. Spannung 42 V DC
  • Max. Strom 0,4 A



VdS-Klasse C (G 103092) Öffnungsüberwachung

33,12 €

  • verfügbar
  • 3 - 5 Werktage Lieferzeit1

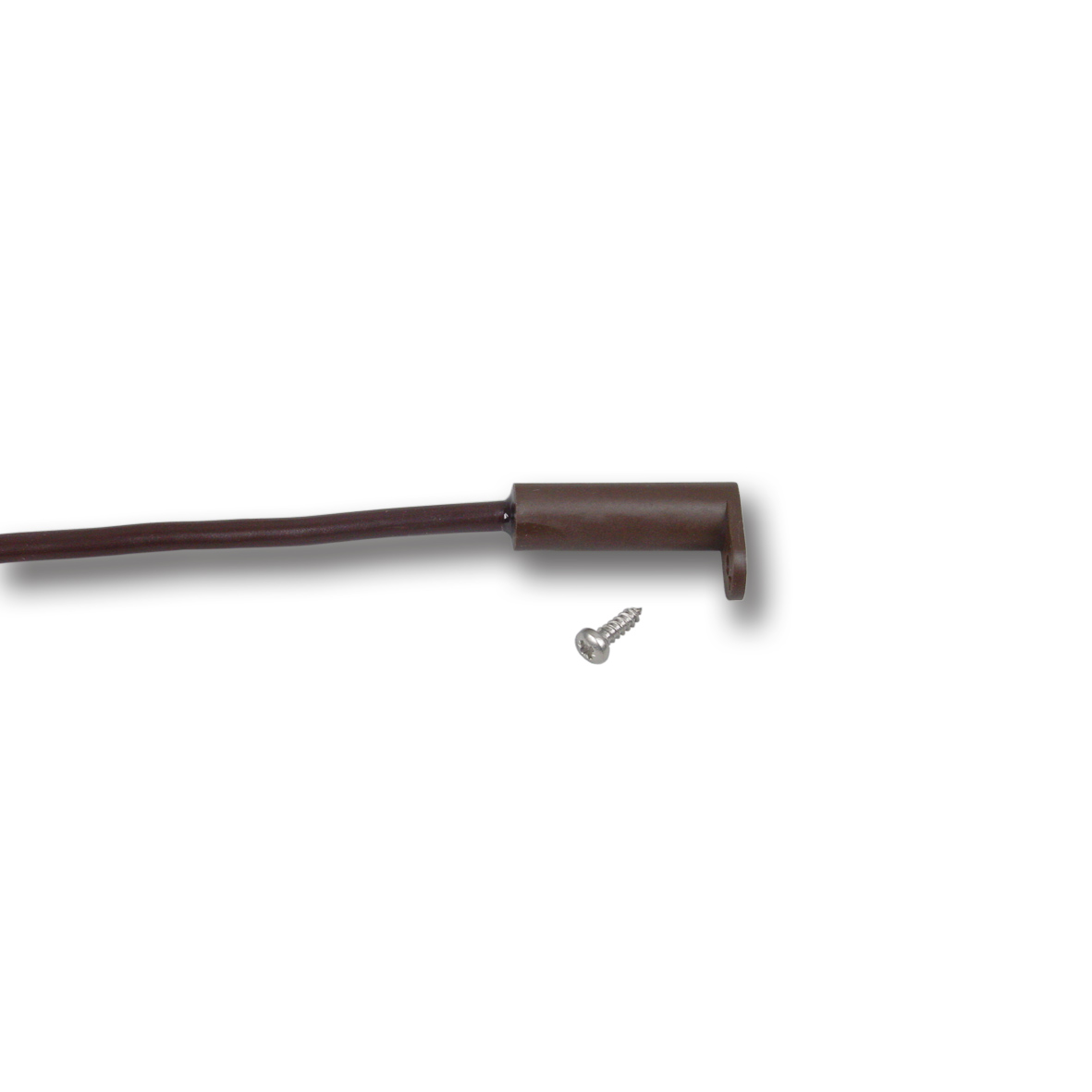

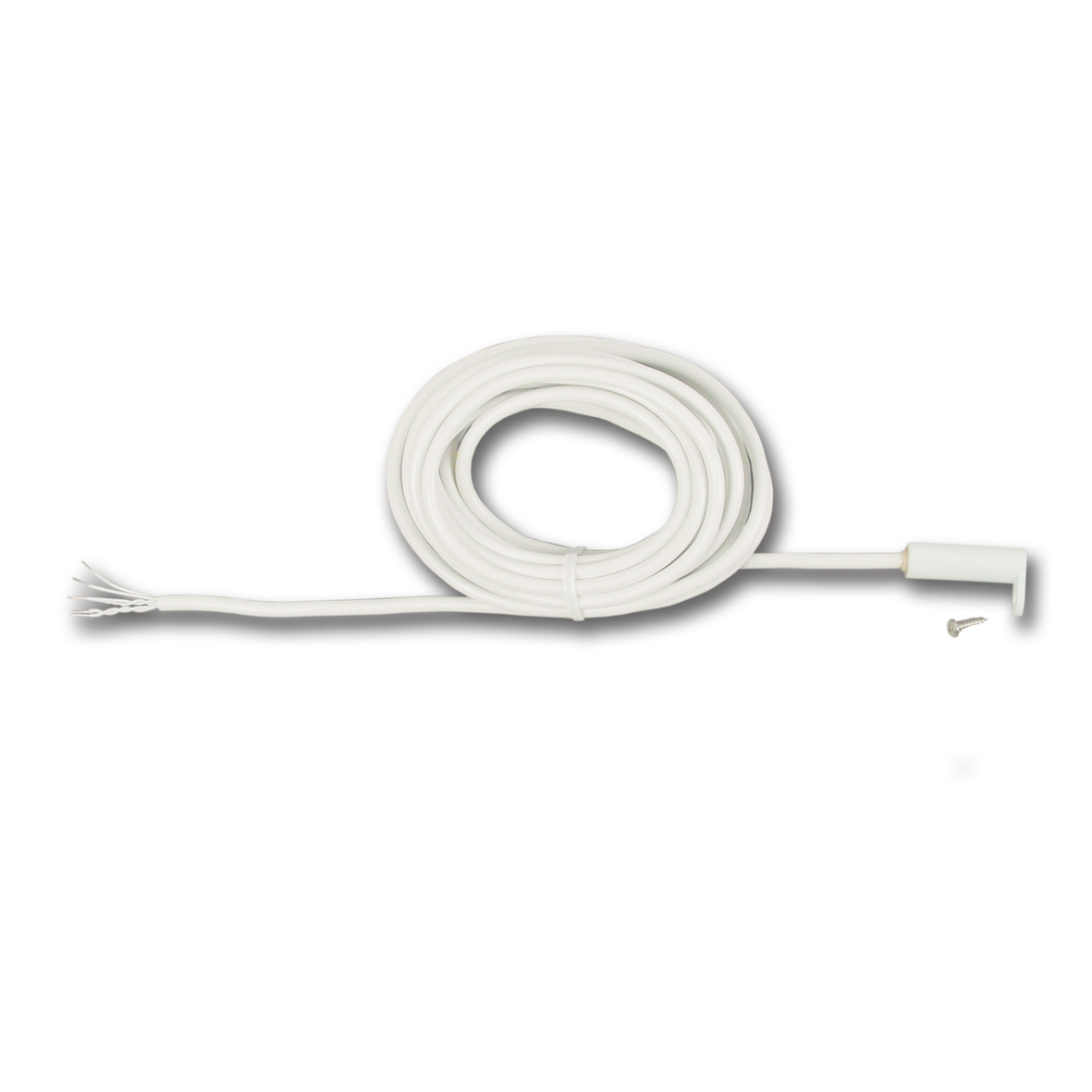

Magnetkontakt MK9 (1000128 ABX G3)



Einbau-Magnetkontakt, ohne Magnet, mit Fremdfeldüberwachung für die Montage in Fenster oder Türrahmen, für kombinierte Verschluss- und Öffnungsüberwachung in Verbindung mit Magnet, Art.-Nr. 910090817, 910090818.

  • Anschlusskabel für LSA-Plus-Anschlusstechnik geeignet
  • Umweltklasse nach VdS 2110 Klasse III
  • Betriebstemperatur -25 °C bis +70 °C
  • Schutzart IP68
  • Kabellänge 4 m
  • Abmessungen (ØxL) 10x30 mm
  • Kontaktbelastbarkeit max. 3 W
  • Max. Spannung 30 V AC/DC
  • Max. Strom 0,5 A



VdS-Klasse C (G 113051) Öffnungsüberwachung
EN 50131-2-6: Grad 3

35,88 €

  • verfügbar
  • 3 - 5 Werktage Lieferzeit1

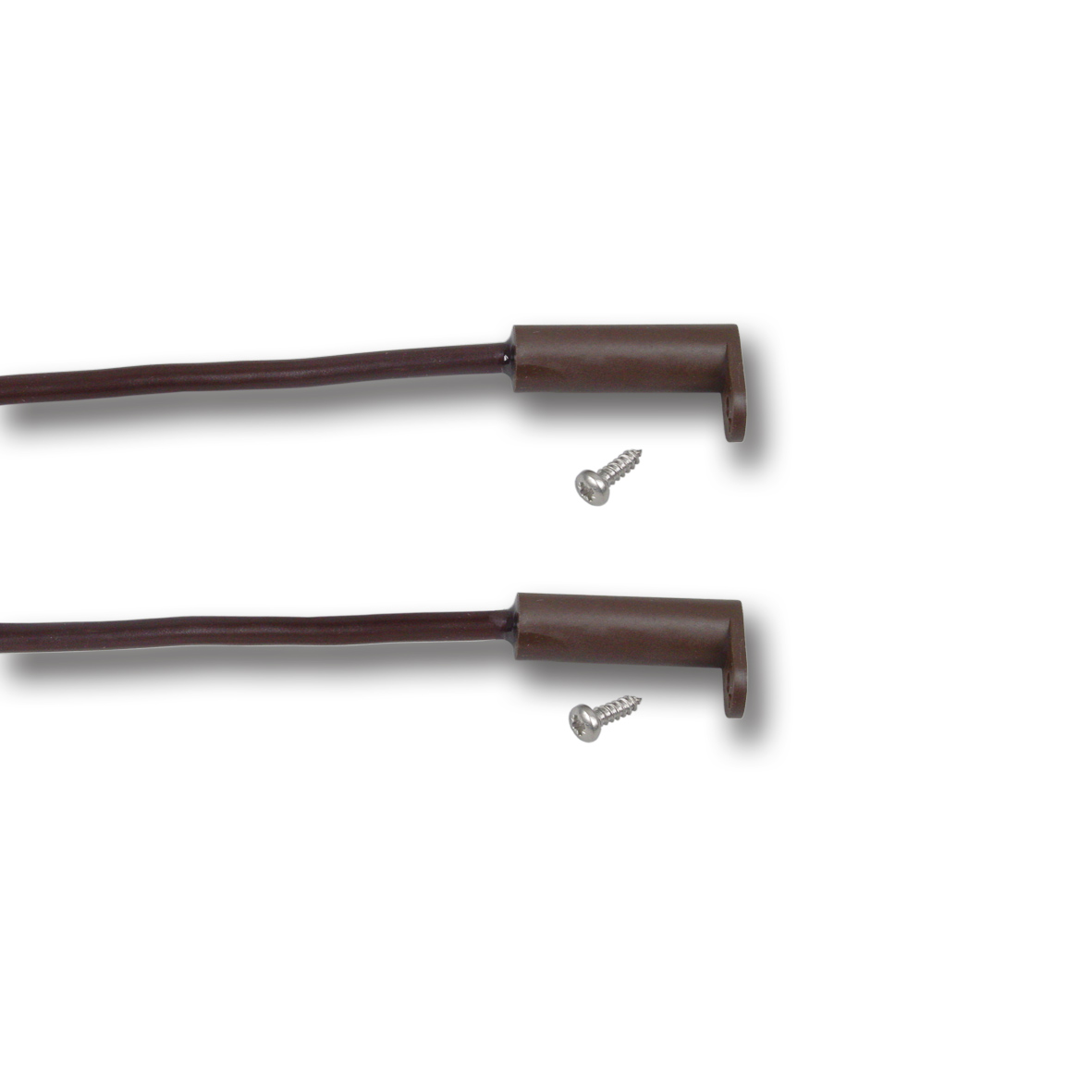

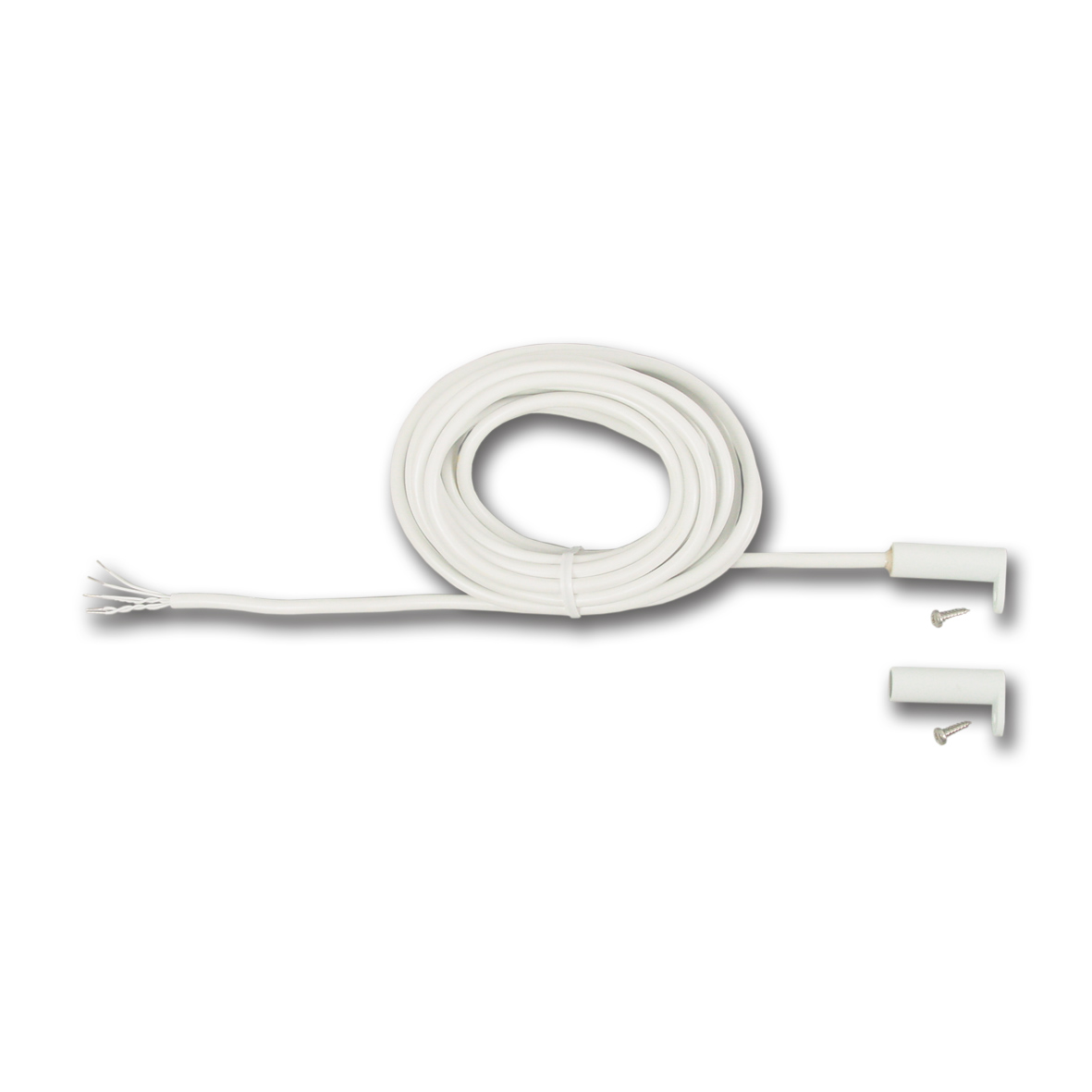

Magnetkontakt MK8 (1000128 ABX G3 / 10033 MKX)



Einbau-Magnetkontakt mit Magnet für die Montage in Fenster oder Türrahmen, mit Fremdfeldüberwachung, für Öffnungsüberwachung in Verbindung mit dem mitgelieferten Magnet (Magnetkontakt und Magnet dürfen nur paarweise eingesetzt werden).

  • Anschlusskabel für LSA-Plus-Anschlusstechnik geeignet
  • Umweltklasse nach VdS 2110 Klasse III
  • Betriebstemperatur -25 °C bis +70 °C
  • Schutzart IP68
  • Kabellänge 4 m
  • Abmessungen (ØxL) 10x32 mm
  • Kontaktbelastbarkeit max. 3 W
  • Max. Spannung 30 V AC/DC
  • Max. Strom 0,5 A



VdS-Klasse C (G 113051) Öffnungsüberwachung


EN 50131-2-6: Grad 3

40,92 €

  • verfügbar
  • 3 - 5 Werktage Lieferzeit1
